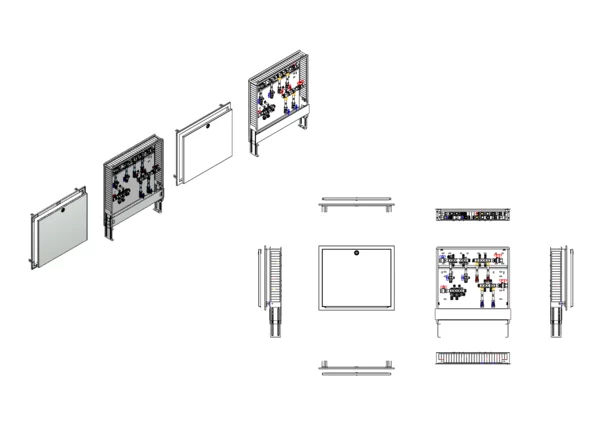

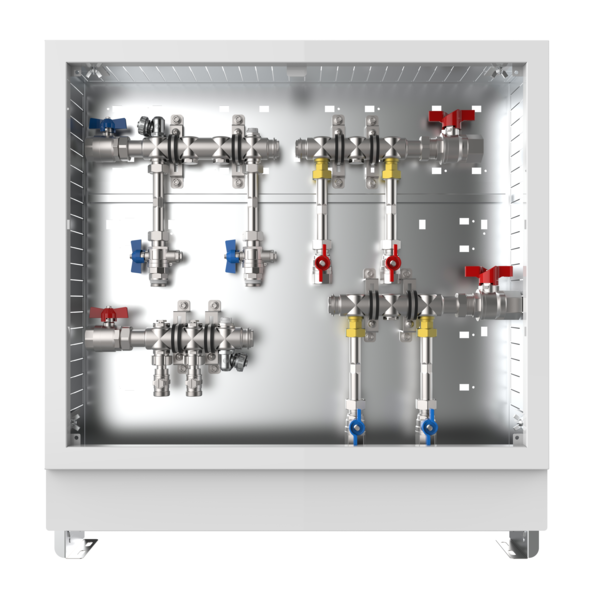

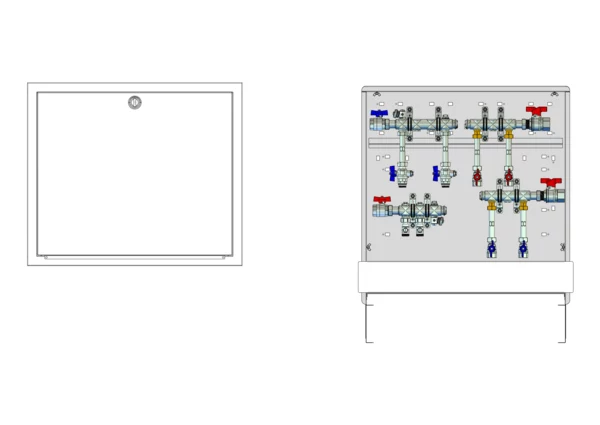

strawa Wohnungsanschlussstation
WA VA-W4-WMZ2
strawa Wohnungsanschlussstation WA VA-W4-WMZ2 BxHxT: 725 x 710 x 110 mm horizontale AG, 2x WMZ 3/4" 110 mm, 2x W2 für Trinkwasser kalt u. warm, im Comfort-UP-Schrank RAL 9016
Artikelnummer: 56+040204
Listenpreis: 855,70 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Ausschreibungstext
Langtext
strawa Wohnungsanschlussstation WA VA-W4-WMZ2
Wohnungsanschlussstationen mit Wärmezählervorbereitungen und Wasserzählerverrohung Trinkwasser kalt und Warm für mehrere WohnungenW-> Anzahl der Wasserzählerstrecken / WMZ-> Anzahl der Wärmezählerstrecken
Bsp: WA VA-W4-WMZ2 bedeutet, vier Wasserzählerstrecken (2x warm und 2x kalt) und zwei Wärmezählerverrohrungen
vorbereitet für zwei Wohnungen.
Techische Daten:
Heizungsseite:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Trinkwasserseite:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
Bauteile:
Heizungsverrrohrung:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Wasserzählerverrohrung für Trinkwasser kalt und warm
- e-class Verteilerbalken aus Edelstahl 1.4401 mit angeschraubten Wasserzählerverrohrungen 3/4''
- je ein DVGW-Kugelhähne DN 20
- 2je ein Wasserzählerdistanzrohr 3/4" Länge 110 mm
- Anschluss vertikalmit 3/4"IG
Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
strawa Wohnungsanschlussstation WA VA-W4-WMZ2
Wohnungsanschlussstationen mit Wärmezählervorbereitungen und Wasserzählerverrohung Trinkwasser kalt und Warm für mehrere Wohnungen
W-> Anzahl der Wasserzählerstrecken / WMZ-> Anzahl der Wärmezählerstrecken
Bsp: WA VA-W4-WMZ2 bedeutet, vier Wasserzählerstrecken (2x warm und 2x kalt) und zwei Wärmezählerverrohrungen
vorbereitet für zwei Wohnungen.
Techische Daten:
Heizungsseite:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 80°C (100°C)
- max. Volumenstrom: 2,14 m³/h
Trinkwasserseite:
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 80°C
Bauteile:
Heizungsverrrohrung:
- e-class Verteilerbalken aus Edelstahl 1.4301 mit angeschraubten Wärmezähleranschlussverrohrung 3/4''
- 3/4'' Kugelhahn mit Fühleranschluss für direkteintauchende Fühler D= 5-5,2 mm M10x1-IG im Rücklauf
- Fühlereinbaustück für direkteintauchende Fühler D 5-5,2 mm, M10x1-IG IG) im Vorlauf
- WMZ-Distanzrohr mit 3/4'' AG fld. Länge 110 mm
- mit Entlüftungsventil 1/2'' im Vor- und Rücklaufbalken und 1/2'' SFE-Ventil im Rücklaufbalken
- ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm
Anschlussgarnitur:
- 1'' Kugelhahn im Vor- und Rücklauf
Primärseite:
- Anschluss horizontal 1'' IG
Sekundärseite:
- Anschluss vertikal mit 3/4'' AG mit Konus, passend für Klemmverschraubungen
Wasserzählerverrohrung für Trinkwasser kalt und warm
- e-class Verteilerbalken aus Edelstahl 1.4401 mit angeschraubten Wasserzählerverrohrungen 3/4''
- je ein DVGW-Kugelhähne DN 20
- 2je ein Wasserzählerdistanzrohr 3/4" Länge 110 mm
- Anschluss vertikalmit 3/4"IG
Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016 mit Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Abmessung (Breite x Höhe x Tiefe): 750 x 725 x 122 mm
Gewicht: 21,389 kg
EAN: 4061323034703
Warennummer: 84198998
Artikelnummer: 56+040204
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+040204
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Wohnungsanschlussstation
WA VA-W4-WMZ2
BxHxT: 725 x 710 x 110 mm
horizontale Anschlussgarnitur, 2x
Wärmezählerverrohrung 3/4" 110 mm, 2x W2
für Trinkwasser kalt und warm, im
Comfort-Unterputz-Schrank RAL 9016
EAN: 4061323034703
Artikelnummer: 56+040204
Warengruppe: 56
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323034703
Listenpreis855,70 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)750
Höhe (mm)725
Tiefe (mm)122
Gewicht (kg)21,223
Verpackungsabmessungen
Breite (mm)785
Höhe (mm)165
Tiefe (mm)760
Gewicht (kg)22,753
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Ja
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart freistehend (Monoblock)
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 1 Zoll (25)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 2
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Ja
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Ja
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 725 mm
Höhe 710 mm
Tiefe 110 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
