strawa Anschlussstation
AS 16-W1-WMZ
strawa Anschlussstation AS 16-W1-WMZ BxHxT: 385 x 525 x 90 mm 1 Wohnungsanschluss, verti. AG m. WMZ, mit Regulierventil, mit Wasserzählerverrohrung Trinkwasser kalt, Standard-UP-Wandschrank mit Frontblende in RAL 9016
Artikelnummer: 56+151601
Listenpreis: 426,10 €
strawa Anschlussstation AS 16-W1-WMZ
im Standard-UP-Wandschrank 80-120 mm
/produktgruppe/im-standard-up-wandschrank-80-120-mm-5
56+151601
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

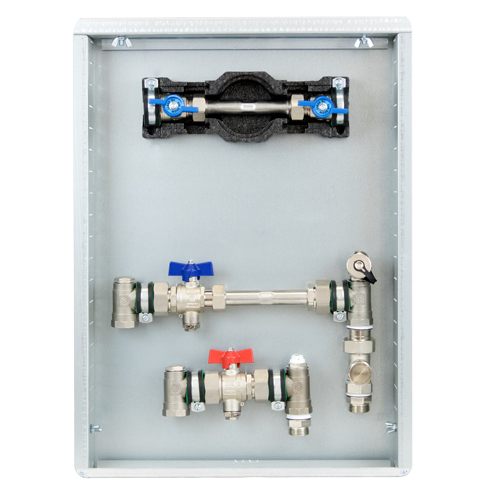

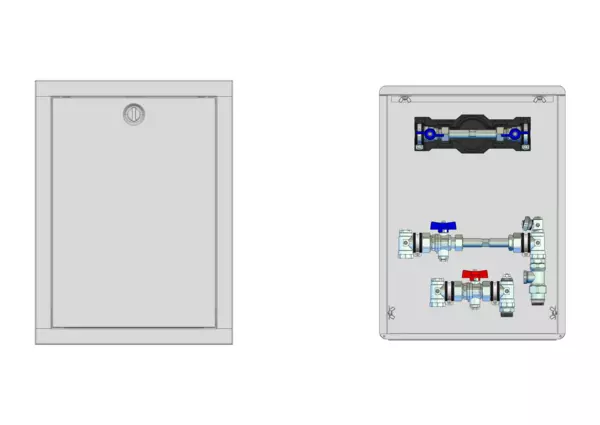

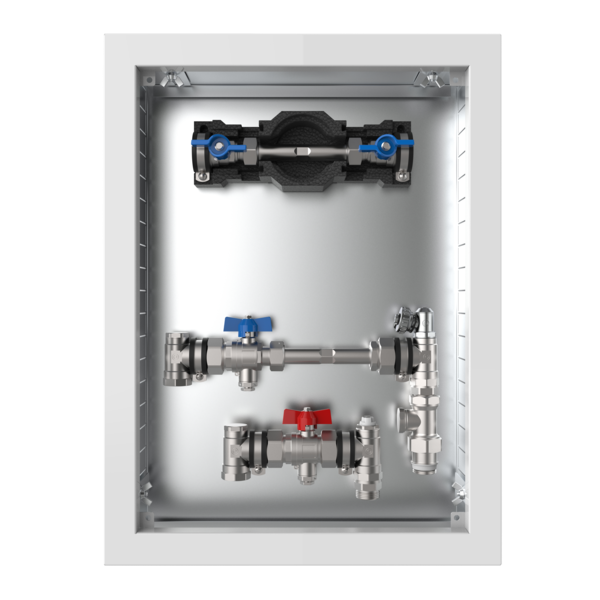

strawa Anschlussstation AS 16-W1-WMZ
Wohnungsanschlussstation mit Wärmezählervorbereitung, Regulierventil für hydraulischen Abgleich und Wasserzählerverrohrung Trinkwasser kaltPrimär- und Sekundäranschluss vertikal, im Wand-Unterputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- Regulierventil (Kvs 2,97 m³/h) für hydraulischen Abgleich im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklauf
- Flachdichtungen Centellen WS 3825 gelb

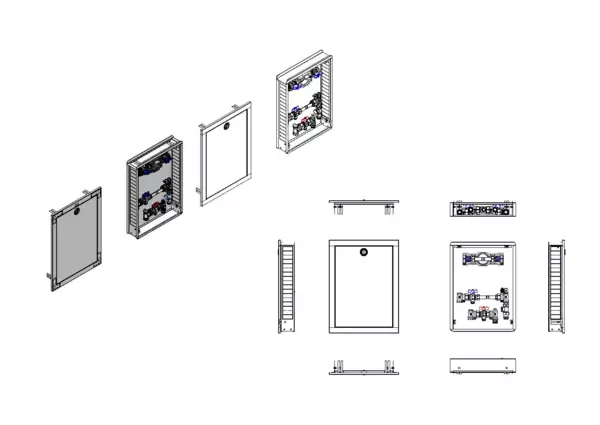

Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar

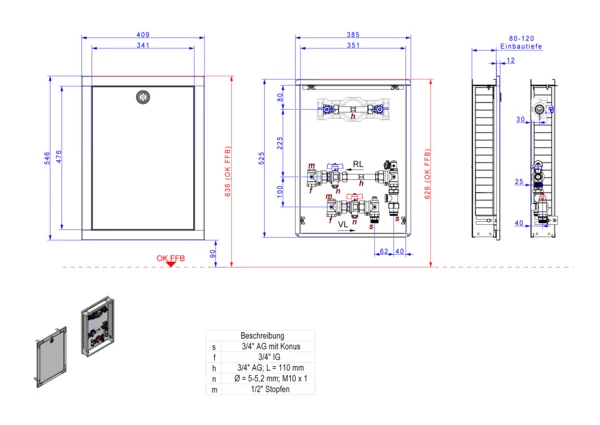

Bemaßung:
- Baubreite: 385 mm
- Bauhöhe: 525 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- rechts, horizontal mit 3/4"AG mit Konus für Klemmringverschraubungen
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG
Die Anschlussstation ist für Wohnungsanschlüsse geeignet. Sie dient zum Absperren und zur Wärmezählung des Wohnungsstranges. Im Standard-Wandschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 80 bis 120 mm ist eine Edelstahlverrohrung mit einer vertikalen Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn und Regulierventil im Rücklauf ist schallentkoppelt montiert. Die Sekundärabgänge sind ebenfalls vertikal ausgerichtet. In der Anschlussstation ist zusätzlich eine Wasserzählervorbereitung 3/4" AG Länge 110 mm mit Absperrungen für kaltes Trinkwasser montiert.
strawa Anschlussstation AS 16-W1-WMZ
Wohnungsanschlussstation mit Wärmezählervorbereitung, Regulierventil für hydraulischen Abgleich und Wasserzählerverrohrung Trinkwasser kalt
Primär- und Sekundäranschluss vertikal, im Wand-Unterputzschrank
Bauteile:
Wärmezählerverrohrung
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 im Vor- und Rücklauf
- Regulierventil (Kvs 2,97 m³/h) für hydraulischen Abgleich im Rücklauf
- zwei 90°-Winkelanschlussstücken im Vor- und Rücklauf
- Entlüftungsventil im Vor- und SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklauf
- Flachdichtungen Centellen WS 3825 gelb
Schrank:
Einbauzarge:
- feuerverzinktes Stahlblech Bautiefe 80 mm
- seitlich universell vorgestanzte Rohrführungsbleche für den optimalen Verteileranschluss
- zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
- abnehmbare Rohrumlenkschiene zur einfachen Montage der Anschlussrohre
Frontblende:
- galvanisch verzinktes Stahlblech in weiß RAL 9016
- verstellbarer (max. 40 mm) Frontrahmen mit Stecktür
- versenkter weißer Drehriegel in Stecktür
- alternativ auch mit Kunststofffrontblende in weiß ähnlich RAL 9016 lieferbar
Bemaßung:
- Baubreite: 385 mm
- Bauhöhe: 525 mm
- Einbautiefe: 80-120 mm
- Nischeneinbauhöhe mindestens 470 mm von OK FFB
- Nischeneinbaubreite Breite + 20mm
- Nischeneinbautiefe 90-130 mm
Technische Daten:
- max. Betriebsdruck: 6 bar Heizung
- max. Betriebsdruck: 10 bar Trinkwasser
- max. Betriebstemperatur: 90 °C
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- rechts, horizontal mit 3/4"AG mit Konus für Klemmringverschraubungen
Wasserzählereinbaustrecke W1 für Trinkwasser kalt
- 2 Stück DVGW-Kugelhähne DN 20
- 1 Stück Wasserzählerdistanzrohr 3/4" Länge 110 mm, mit EPP-Dämmung,
- Anschluss horizontal mit 3/4"IG
Abmessung (Breite x Höhe x Tiefe): 410 x 546 x 92 mm
Gewicht: 9,584 kg
EAN: 4061323039272
Warennummer: 90269000
Artikelnummer: 56+151601
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+151601
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa Anschlussstation
AS 16-W1-WMZ
BxHxT: 385 x 525 x 90 mm
1 Wohnungsanschluss, vertikale
Anschlussgarnitur mit
Wärmezählerverrohrung, mit
Regulierventil, mit
Wasserzählerverrohrung Trinkwasser kalt,
Standard-Unterputz-Wandschrank mit
Frontblende in RAL 9016
EAN: 4061323039272
Artikelnummer: 56+151601
Warengruppe: 56
Warennummer: 90269000
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323039272
Listenpreis426,10 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer90269000
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)410
Höhe (mm)546
Tiefe (mm)92
Gewicht (kg)9,233
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)425
Gewicht (kg)9,733
Merkmale
Klassifizierung ETIM 9
Material Mantel Stahl
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Pumpenanschluss -
Nenndurchmesser Pumpenanschluss -
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 80 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung -
Anzeigebereich Thermometer -
Leistung -
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe -
Mit Manometer Nein
Mit Regelventil Ja
Mit Absperrventil Ja
Mit Rückschlagklappe Nein
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Nein
Auslaufhahn Ja
Mit Servomotor Nein
Geeignet für Servomotoren Nein
Mit Dreiwegeventil Nein
Mit Pumpenkugelhahn Nein
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Nein
Mit Füßen Ja
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Nein
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 385 mm
Höhe 525 mm
Tiefe 90 mm
