strawa FB-Anschlussstation
H 53-WMZ-AP 7 Hkr.

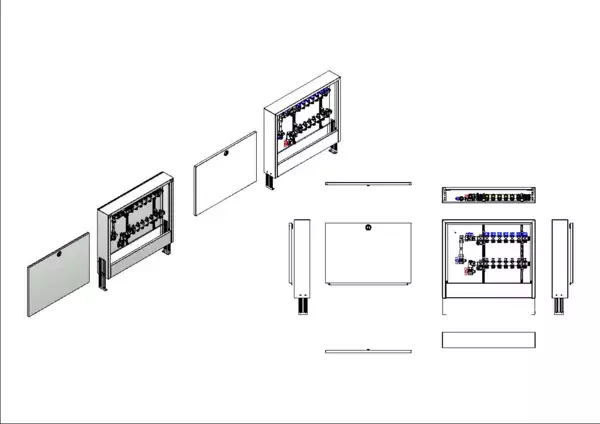

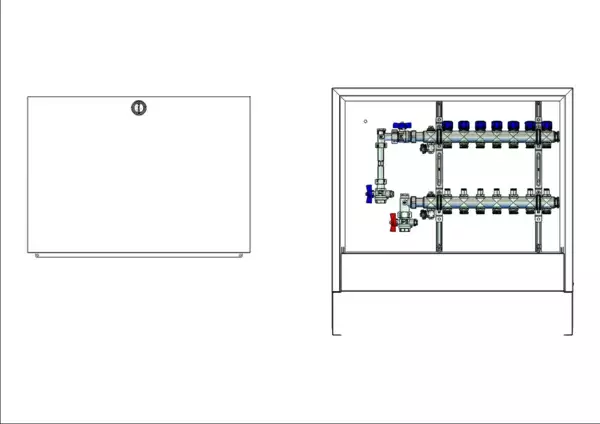

strawa FB-Anschlussstation H 53-WMZ-AP 7 Hkr. BxHxT: 732 x 620 x 125 mm vert. AG m. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Standard-AP-Schrank in RAL 9016
Artikelnummer: 56+505307
Listenpreis: 639,00 €
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussstation H 53-WMZ-AP 7 Hkr.
Anschlussstation für Flächenheizung und -kühlungim Aufputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Platzhaltung für Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Aufputzverteilerschrank A
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 620-750 mm
- Höhe von OKFFB: 620 mm
Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Reguliereinsatz der Heizkreise manuell abgeglichen. Im Standard-Aufputzschrank komplett in weiß RAL 9016 mit einer Bautiefe von 125 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Reguliereinsätzen im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa FB-Anschlussstation H 53-WMZ-AP 7 Hkr.
Anschlussstation für Flächenheizung und -kühlung
im Aufputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Platzhaltung für Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Aufputzverteilerschrank A
- höhenverstellbare Füße bis 130 mm
- kompletter Schrank mit Stecktür in Weiß RAL 9016 und Drehriegel
- Tiefe: 125 mm
- Höhe: 620-750 mm
- Höhe von OKFFB: 620 mm
Abmessung (Breite x Höhe x Tiefe): 732 x 620 x 125 mm
Gewicht: 16,531 kg
EAN: 4061323039517
Warennummer: 84198998
Artikelnummer: 56+505307
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+505307
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussstation
H 53-WMZ-AP 7 Hkr.
BxHxT: 732 x 620 x 125 mm
vertikale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler mit
Regulierventilen im Vorlaufbalken und
Thermostatventileinsätzen M30x1,5 im
Rücklaufbalken, Standard-Aufputz-Schrank
in RAL 9016
EAN: 4061323039517
Artikelnummer: 56+505307
Warengruppe: 56
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323039517
Listenpreis639,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)732
Höhe (mm)620
Tiefe (mm)125
Gewicht (kg)14,197
Verpackungsabmessungen
Breite (mm)670
Höhe (mm)135
Tiefe (mm)760
Gewicht (kg)15,597
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 10,3 kW
Max. Heizleistung (bei Primär dT = 20K) 29,3 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 7
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Nein
Durchflussleistung 0 - 300 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 732 mm
Höhe 620 mm
Tiefe 125 mm
Mit Umbau Ja
