strawa HK-Anschlussstation
H 52-WMZ-80 12 Hkr.
strawa HK-Anschlussstation H 52-WMZ-80 12 Hkr. BxHxT: 875 x 710 x 80 mm vert. AG m. WMZ, Verteiler ohne Einbauten, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 56+805212
Listenpreis: 538,30 €
strawa HK-Anschlussstation H 52-WMZ-80 12 Hkr.
im Standard-UP-Schrank 80-120 mm
/produktgruppe/im-standard-up-schrank-80-120-mm-15
56+805212
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Ausschreibungstext
Langtext

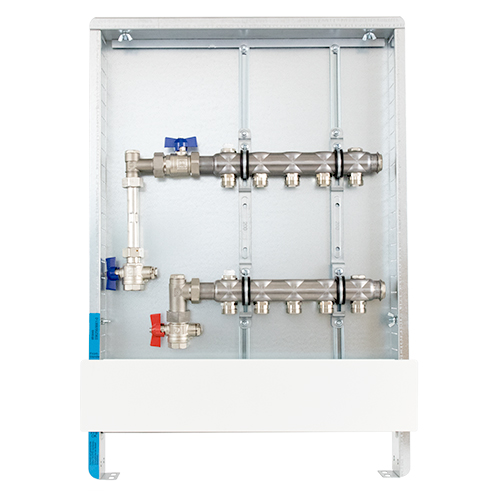

strawa HK-Anschlussstation H 52-WMZ-80 12 Hkr.
Anschlussstation für Heizkörperanbindungenim Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:

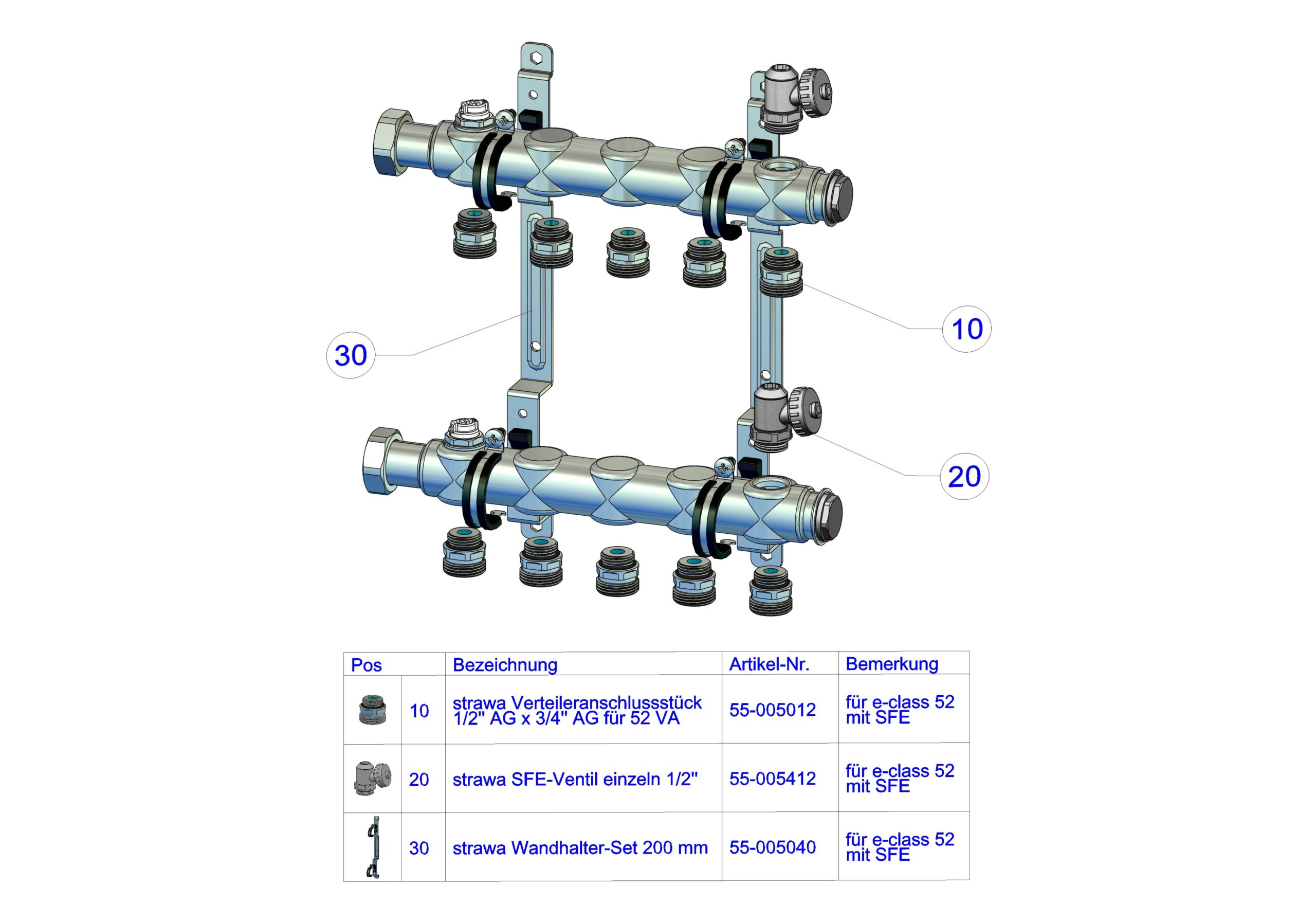

Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32

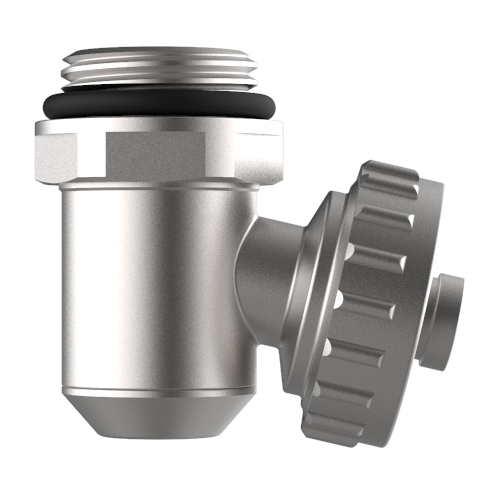

- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen

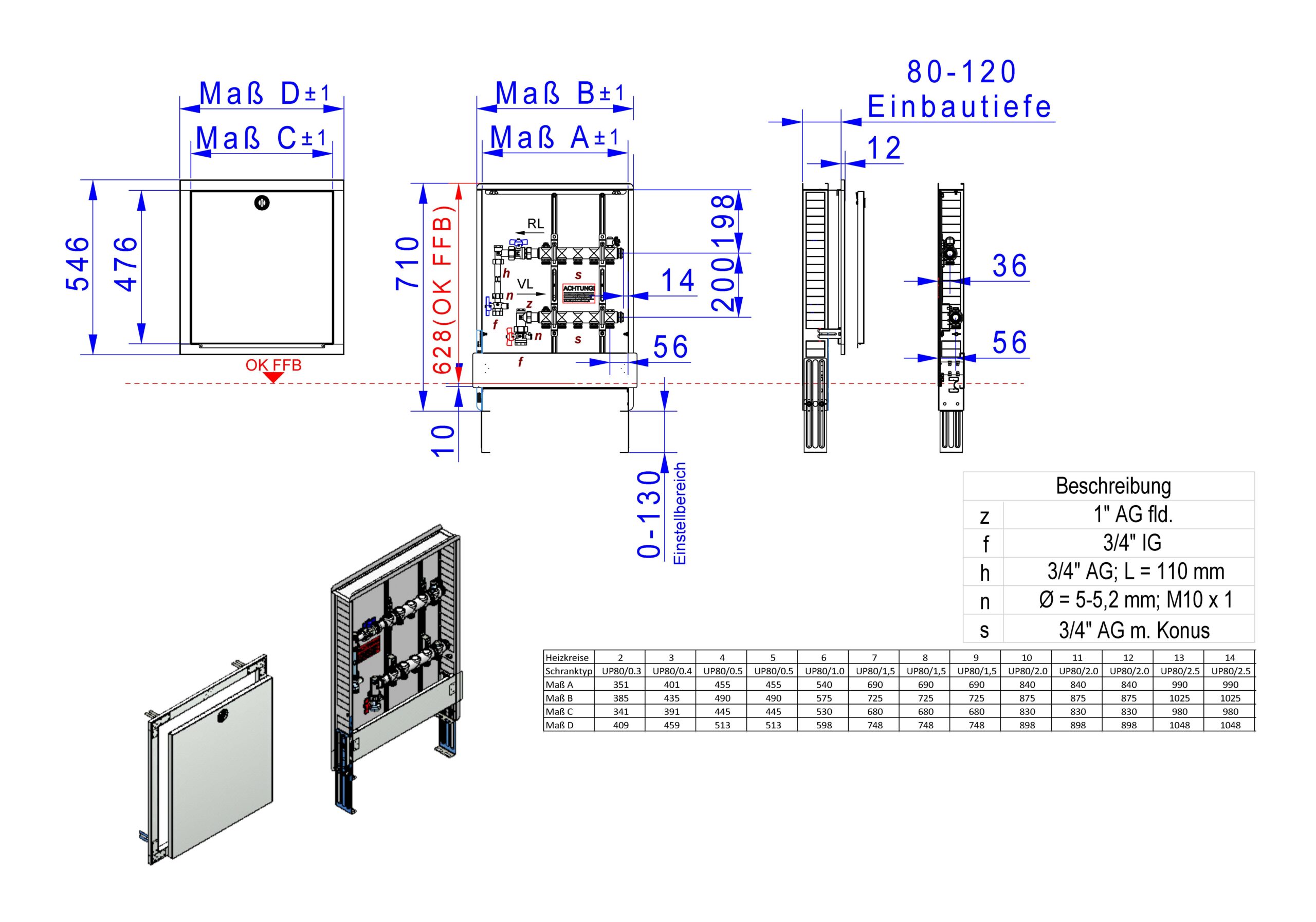

Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Die Anschlussstation ist für Heizkörperanschlüsse geeignet. Hydraulisch können die Heizkreise in der Station nicht abgeglichen werden. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler ohne zusätzliche Regulier- und Absperreinbauten schallentkoppelt montiert. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert.
strawa HK-Anschlussstation H 52-WMZ-80 12 Hkr.
Anschlussstation für Heizkörperanbindungen
im Unterputzschrank montierter Edelstahlverteiler ohne Einbauten für Absperrung oder Regulierung im Heizkreis,
vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 80 ° C
- max. Betriebsdruck: 6 bar
Bauteile:
Anschlussverteiler e-class 52:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) im Rücklaufbalken
- Entlüftungsventil im Vorlauf- und Rücklaufbalken
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Abmessung (Breite x Höhe x Tiefe): 900 x 725 x 92 mm
Gewicht: 20,747 kg
EAN: 4061323041923
Warennummer: 84818039
Artikelnummer: 56+805212
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+805212
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa HK-Anschlussstation
H 52-WMZ-80 12 Hkr.
BxHxT: 875 x 710 x 80 mm
vertikale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler ohne
Einbauten, Standard-Unterputz-Schrank
mit Frontblende in RAL 9016
EAN: 4061323041923
Artikelnummer: 56+805212
Warengruppe: 56
Warennummer: 84818039
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323041923
Listenpreis538,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84818039
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)900
Höhe (mm)725
Tiefe (mm)92
Gewicht (kg)19,818
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)910
Gewicht (kg)21,318
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart freistehend (Monoblock)
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 3/4 Zoll (20)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Innengewinde (metrisch)
Nenndurchmesser Anschluss 2 3/4 Zoll (20)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Innengewinde (metrisch)
Anzahl der Abzweige 12
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 3/4 Zoll (20)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen Eurokonus nach EN 16313
Abstand zwischen den Abzweigungen 50 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 80 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Ja
Mit Absperrventil Ja
Mit Entlüftung Ja
Mit Wandbefestigungsbügel Ja
Mit Befestigungsmaterial Nein
Mit Füßen Ja
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Nein
Breite 875 mm
Höhe 710 mm
Tiefe 80 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
