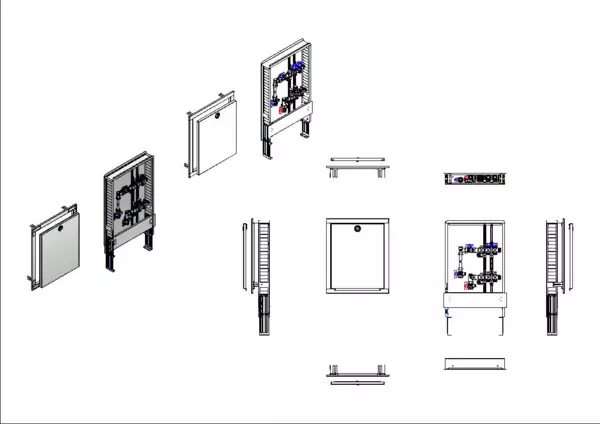

strawa FB-Anschlussstation
H 53-WMZ-80 2 Hkr.
strawa FB-Anschlussstation H 53-WMZ-80 2 Hkr. BxHxT: 435 x 710 x 80 mm vert. AG m. WMZ, Verteiler mit Regulierventil + THV M30x1,5, Standard-UP-Schrank mit Frontblende in RAL 9016
Artikelnummer: 56+805302
Listenpreis: 365,20 €
strawa FB-Anschlussstation H 53-WMZ-80 2 Hkr.
im Standard-UP-Schrank 80-120 mm
/produktgruppe/im-standard-up-schrank-80-120-mm-16
56+805302
Beschreibung
Technische Daten
Downloads
Zubehör
Ersatzteile
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa FB-Anschlussstation H 53-WMZ-80 2 Hkr.

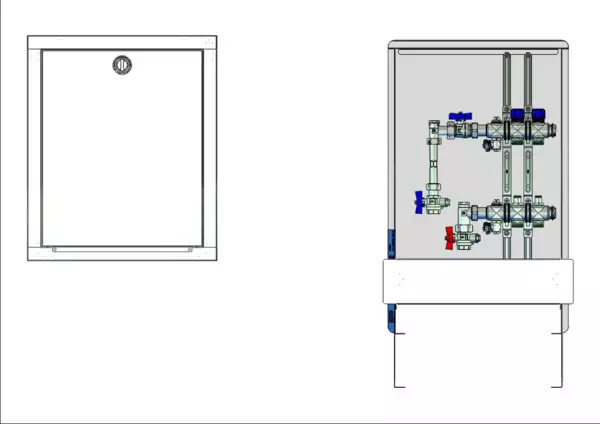

Anschlussstation für Flächenheizung und -kühlungim Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Platzhaltung für Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Die Anschlussstation ist für Flächenheizungen und -kühlungen geeignet. Hydraulisch wird die Station am Reguliereinsatz der Heizkreise manuell abgeglichen. Im Standard-Unterputzschrank mit Frontblende in weiß RAL 9016 mit einer Einbautiefe von 110 bis 150 mm ist ein Edelstahlverteiler mit absperrbaren und regulierbaren Reguliereinsätzen im Vorlaufbalken und Thermostatventileinsätzen (M30x1,5) im Rücklaufbalken schallentkoppelt montiert. Eine vertikale Anschlussgarnitur mit Wärmezählervorbereitung 3/4" Länge 110 mm und Fühleranschluss 5-5,2 M10x1 im Vor- und Rücklaufkugelhahn ist montiert. Zusätzlich müssen Stellantriebe und Klemmleiste bauseits nachgerüstet werden.
Für die Funktion der Station müssen Stellantriebe montiert werden.
strawa FB-Anschlussstation H 53-WMZ-80 2 Hkr.
Anschlussstation für Flächenheizung und -kühlung
im Unterputzschrank montierter Edelstahlverteiler mit integrierten Regulierventilen und Ventileinsätzen (M30x1,5)
und vertikale Anschlussgarnitur mit Wärmezählerverrohrung.
Platzhaltung für Klemmleiste und Stellantriebe.
Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,07 m³/h
Bauteile:
Anschlussverteiler e-class 53:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- SFE-Ventil (Spül-, Füll- und Entleerventil) und Entleerventil im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Anschlussgarnitur:
- Wärmezählerdistanzrohr 3/4" Länge 110 mm
- 90° Winkelanschlussstück
- Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2mm M10x1 im Vor- und Rücklauf
- zweiter Kugelhahn DN 20 im Rücklauf
Primäranschluss:
- links, vertikal mit 3/4"IG
Sekundäranschluss:
- vertikal mit 3/4"AG und Konus
Standard-Unterputzverteilerschrank 80:
- verzinkte Einbauzarge Tiefe 80 mm, höhenverstellbare Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit Stecklaschen und Drehriegel
- Tiefe: 80-120 mm
- Höhe: 710-840 mm
- Nischeneinbauhöhe von OKFFB: 650 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
Abmessung (Breite x Höhe x Tiefe): 460 x 725 x 92 mm
Gewicht: 12,095 kg
EAN: 4061323042005
Warennummer: 84198998
Artikelnummer: 56+805302
Warengruppe: 56
URL: https://www.strawa.com/produkt/56+805302
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa FB-Anschlussstation
H 53-WMZ-80 2 Hkr.
BxHxT: 435 x 710 x 80 mm
vertikale Anschlussgarnitur mit
Wärmezählerverrohrung, Verteiler mit
Regulierventilen im Vorlaufbalken und
Thermostatventileinsätzen M30x1,5 im
Rücklaufbalken,
Standard-Unterputz-Schrank mit
Frontblende in RAL 9016
EAN: 4061323042005
Artikelnummer: 56+805302
Warengruppe: 56
Warennummer: 84198998
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323042005
Listenpreis365,20 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandDE
Zolltarifnummer84198998
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)460
Höhe (mm)725
Tiefe (mm)92
Gewicht (kg)10,835
Verpackungsabmessungen
Breite (mm)770
Höhe (mm)135
Tiefe (mm)475
Gewicht (kg)11,535
Merkmale
Klassifizierung ETIM 9
Anschlussart Primärseite 2-rohrig
Geeignet für Kühlen Ja
Werkstoff rostfreier Stahl
Position primärer Anschluss unten
Primärer Anschluss Innengewinde (metrisch)
Nenndurchmesser primär 3/4 Zoll (20)
Rohraußendurchmesser primär -
Mit Ventilen am Primäranschluss Ja
Max. Kühlleistung primär (bei primärer dT = 7K) 2,9 kW
Max. Heizleistung (bei Primär dT = 20K) 8,4 kW
Mediumtemperatur (Dauerbetrieb) -10 - 70 °C
Primäre Drückdifferenz -
Max. Arbeitsdruck 4 bar
Mit Mischventil Nein
Erweiterbar Nein
Max. Anzahl zusätzlicher Heizkreise 0
Multi-Zonen-Verteiler Nein
Mit Temperaturbegrenzung Nein
Mit Rückschlagklappe Nein
Mit Umwälzpumpe Nein
Art der Pumpe (interne Pumpe) -
Druckstufe Artikel PN 4
Mit Regler Nein
Hydraulischer Abgleich statisch
Volumenstrommessung ohne
Mit Thermometer Nein
Temperaturmessung Zufuhr ohne
Temperatue measurement Rücklauf ohne
Versorgungsspannung 230 V
Frequenz -
Leistungsaufnahme Betrieb -
Mit Entlüftung Ja
Mit Manometer Nein
Mit Füll-/Entleerungshahn Ja
Anzahl der Gruppen sekundär 2
Sekundärer Anschluss Eurokonus nach EN 16313
Nenndurchmesser sekundär 3/4 Zoll (20)
Rohraußendurchmesser sekundär -
Verschließbare Heizkreise Ja
Mit Durchflussanzeige Nein
Durchflussleistung 0 - 300 l/h
Mit thermischem Stellantrieb Nein
Hublänge Antrieb 4 mm
Mit Keramikventil Nein
Min. Druckdifferenz Sekundärvorlauf/-rücklauf -
Mit Wandbefestigungsbügel Nein
Breite 435 mm
Höhe 710 mm
Tiefe 80 mm
Mit Umbau Ja
