strawa strawi 125-25
Erweiterungskreis
strawa strawi 125-25 Erweiterungskreis BxHxT: 279 x 170 x 141 mm bis 2,6 m³/h, mit EPP-Dämmung
Artikelnummer: 7200000
Listenpreis: 159,10 €
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125-25 Erweiterungskreis
1. Beschreibung:Erweiterung von strawi 125-25 Kesselverteilern um einen weiteren Heizkreis, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1" AG selbstdichtend im Vor- und Rücklauf für Anschluss an 125-25 Kesselverteiler
4.2 Sekundärseite:
- 1'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-25 Aufbaugruppen

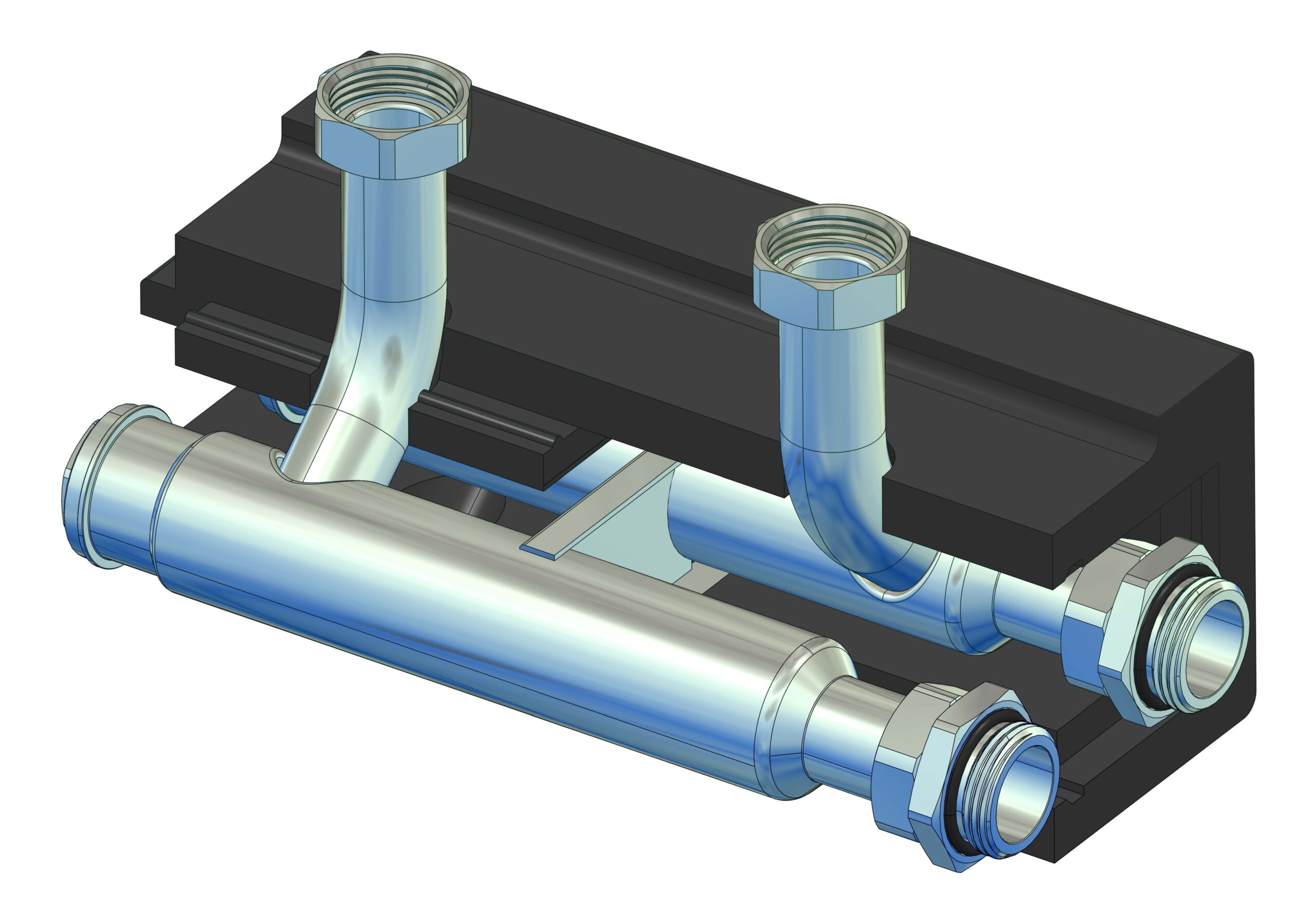

Der strawi 125-25 Erweiterungskreis dient der Erweiterung von strawi 125-25 Kesselverteilern um einen Heizkreis.
Der Erweiterungskreis besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 40.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 1“ Stopfen.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste..
Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und strawi 125-25 Aufbaugruppen und Zubehör.
strawa strawi 125-25 Erweiterungskreis
1. Beschreibung:
Erweiterung von strawi 125-25 Kesselverteilern um einen weiteren Heizkreis, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1" AG selbstdichtend im Vor- und Rücklauf für Anschluss an 125-25 Kesselverteiler
4.2 Sekundärseite:
- 1'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-25 Aufbaugruppen

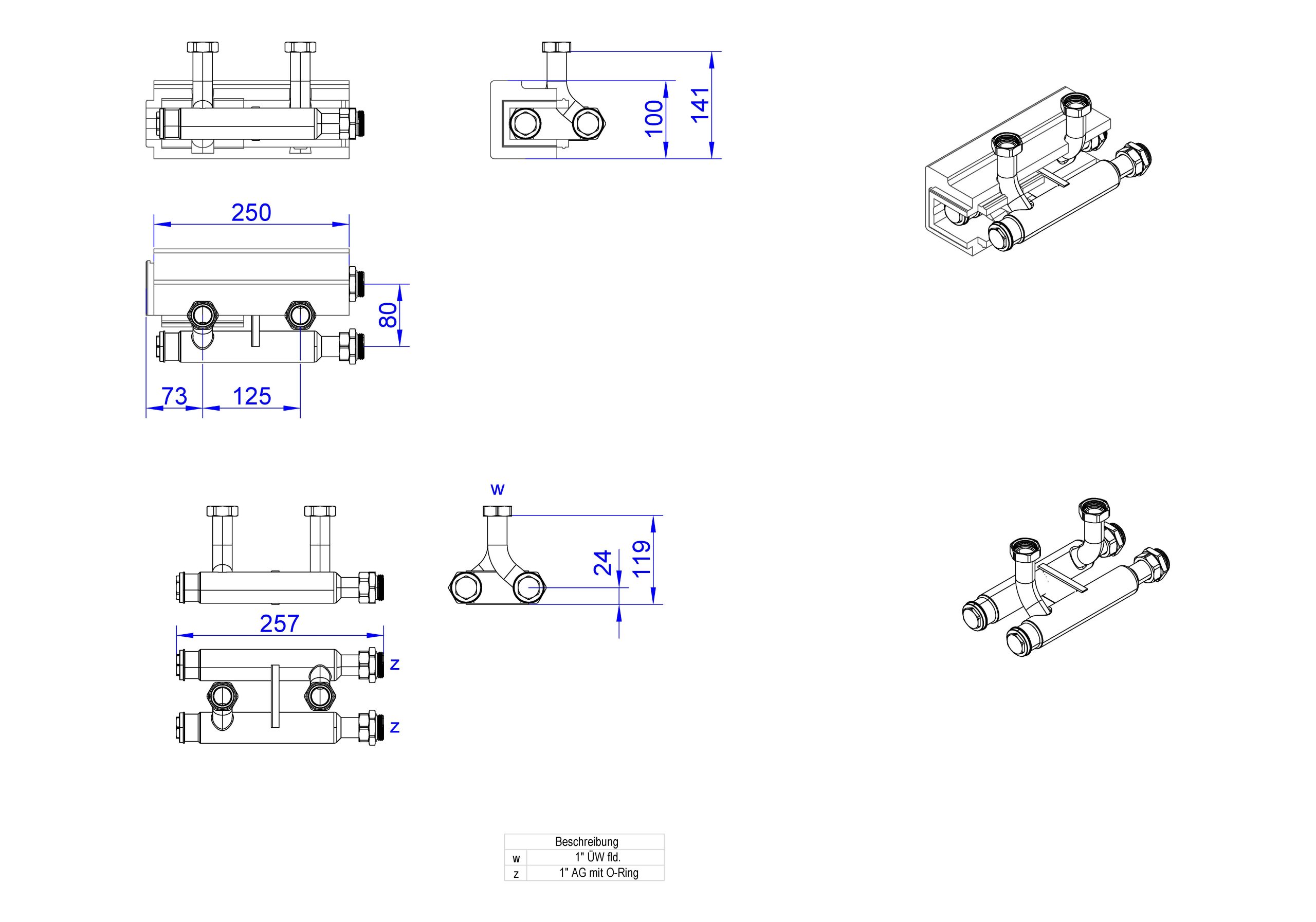

Abmessung (Breite x Höhe x Tiefe): 279 x 170 x 141 mm
Gewicht: 1,348 kg
EAN: 4061323144587
Warennummer: 84039090
Artikelnummer: 7200000
Warengruppe: 72
URL: https://www.strawa.com/produkt/7200000
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Erweiterungskreis
BxHxT: 279 x 170 x 141 mm
bis 2,6 m3/h, mit EPP-Dämmung
EAN: 4061323144587
Artikelnummer: 7200000
Warengruppe: 72
Warennummer: 84039090
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323144587
Listenpreis159,10 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84039090
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)279
Höhe (mm)170
Tiefe (mm)141
Gewicht (kg)1,348
Verpackungsabmessungen
Breite (mm)175
Höhe (mm)161
Tiefe (mm)280
Gewicht (kg)1,648
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Aufbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 Zoll (25)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 Außengewinde (metrisch)
Nenndurchmesser Anschluss 2 1 Zoll (25)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 Außengewinde (metrisch)
Anzahl der Abzweige 1
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 1 Zoll (25)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen sonstige
Abstand zwischen den Abzweigungen 125 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 100 °C
Zeta-Wert -
Systemgebunden Ja
Mit Füll- und Entleerungshahn Nein
Mit Absperrventil Nein
Mit Entlüftung Nein
Mit Wandbefestigungsbügel Nein
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Ja
Breite 279 mm
Höhe 170 mm
Tiefe 141 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
