strawa strawi 125-40
Kesselverteiler 5 Gr.

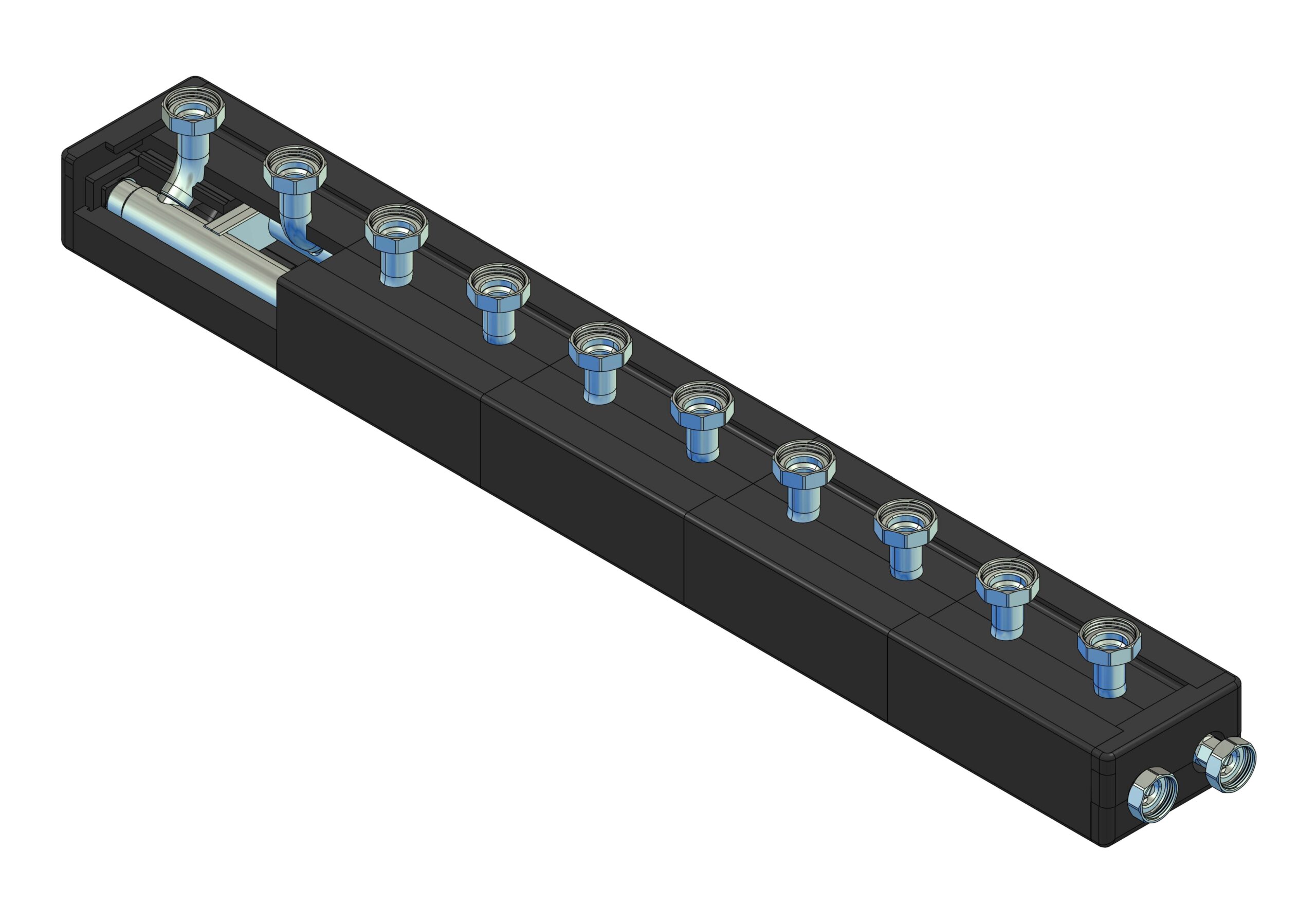

strawa strawi 125-40 Kesselverteiler 5 Gr. BxHxT: 1311 x 170 x 141 mm bis 2,6 m³/h, mit EPP-Dämmung
Artikelnummer: 7200015
Listenpreis: 582,10 €
strawa strawi 125-40 Kesselverteiler 5 Gr.
für Aufbaugruppen Fremdfabrikate
/produktgruppe/fuer-aufbaugruppen-fremdfabrikate-1529
7200015
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125-40 Kesselverteiler 5 Gr.
1. Beschreibung:thermisch getrennter Kesselverteiler für die zentrale Verteilung der Volumenströme in Heiz- bzw. Kühlsystemen, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
- werkseitig druckgeprüft
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- 1'' Stopfen am Verteilerende
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1 1/4'' Überwurfmutter fld. im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-40 Aufbaugruppen
Der strawi 125-40 Kesselverteiler dient zur Verteilung von Wärme bzw. Kälte in Gebäuden.
Dabei reicht sein Leistungsspektrum vom Einfamilienhaus bis zu einem kleinen iMehrfamilienhaus oder Bürogebäude bis 60 kW bzw. der Volumenstrom bis 2,6 m³/h,
Bei Verwendung des Verteilerverbindungsstückes mit zwei Kesselverteilern bis max. 5,2 m³/h.
Die Kesselverteiler können mit fabrikatfremden Aufbaugruppen und Zubehör modular erweitert werden.
Der Verteiler besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 40.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 1“ Stopfen.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1 1/2“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit Aufbaugruppen von Fremdfabrikaten und Zubehör.
strawa strawi 125-40 Kesselverteiler 5 Gr.
1. Beschreibung:
thermisch getrennter Kesselverteiler für die zentrale Verteilung der Volumenströme in Heiz- bzw. Kühlsystemen, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h
- max. Leistung: 60 kW bei delta T = 20 K
- werkseitig druckgeprüft
3. Bauteile:
- Verteilerrohre aus Edelstahl 1.4301 DN 40, mit nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- 1'' Stopfen am Verteilerende
- EPP-Dämmung gemäß GEG, mit Ausschnitten für Verteileranschlüsse
- Stutzenabstand: 125 mm
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 1 1/4'' Überwurfmutter fld. im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' Überwurfmutter fld. im Vor- und Rücklauf
- passend für strawi 125-40 Aufbaugruppen

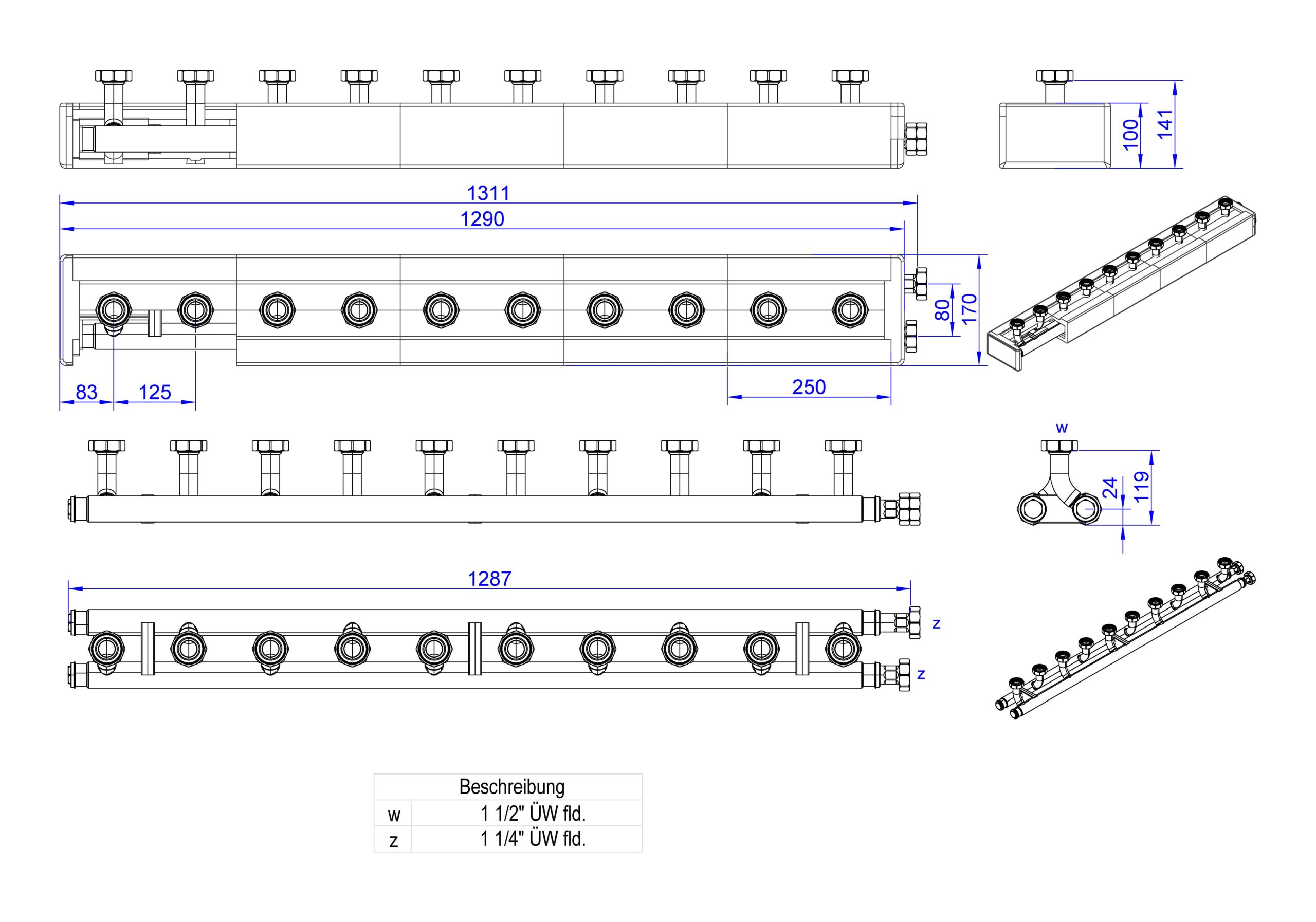

Abmessung (Breite x Höhe x Tiefe): 1311 x 170 x 141 mm
Gewicht: 6,884 kg
EAN: 4061323145461
Warennummer: 84039090
Artikelnummer: 7200015
Warengruppe: 72
URL: https://www.strawa.com/produkt/7200015
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-40
Kesselverteiler 5 Gr.
BxHxT: 1311 x 170 x 141 mm
bis 2,6 m3/h, mit EPP-Dämmung
EAN: 4061323145461
Artikelnummer: 7200015
Warengruppe: 72
Warennummer: 84039090
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145461
Listenpreis582,10 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84039090
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)1311
Höhe (mm)170
Tiefe (mm)141
Gewicht (kg)6,885
Verpackungsabmessungen
Breite (mm)175
Höhe (mm)161
Tiefe (mm)1321
Gewicht (kg)7,985
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Aufbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 1 1/4 Zoll (32)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 1 1/4 Zoll (32)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 5
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 1 1/2 Zoll (40)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen sonstige
Abstand zwischen den Abzweigungen 125 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 100 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Nein
Mit Absperrventil Nein
Mit Entlüftung Nein
Mit Wandbefestigungsbügel Nein
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Ja
Breite 1311 mm
Höhe 170 mm
Tiefe 141 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
