strawa strawi 125-25
Aufbaugruppe HK0-130

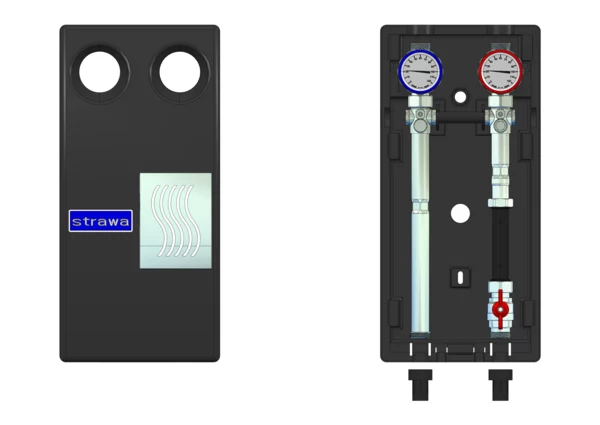

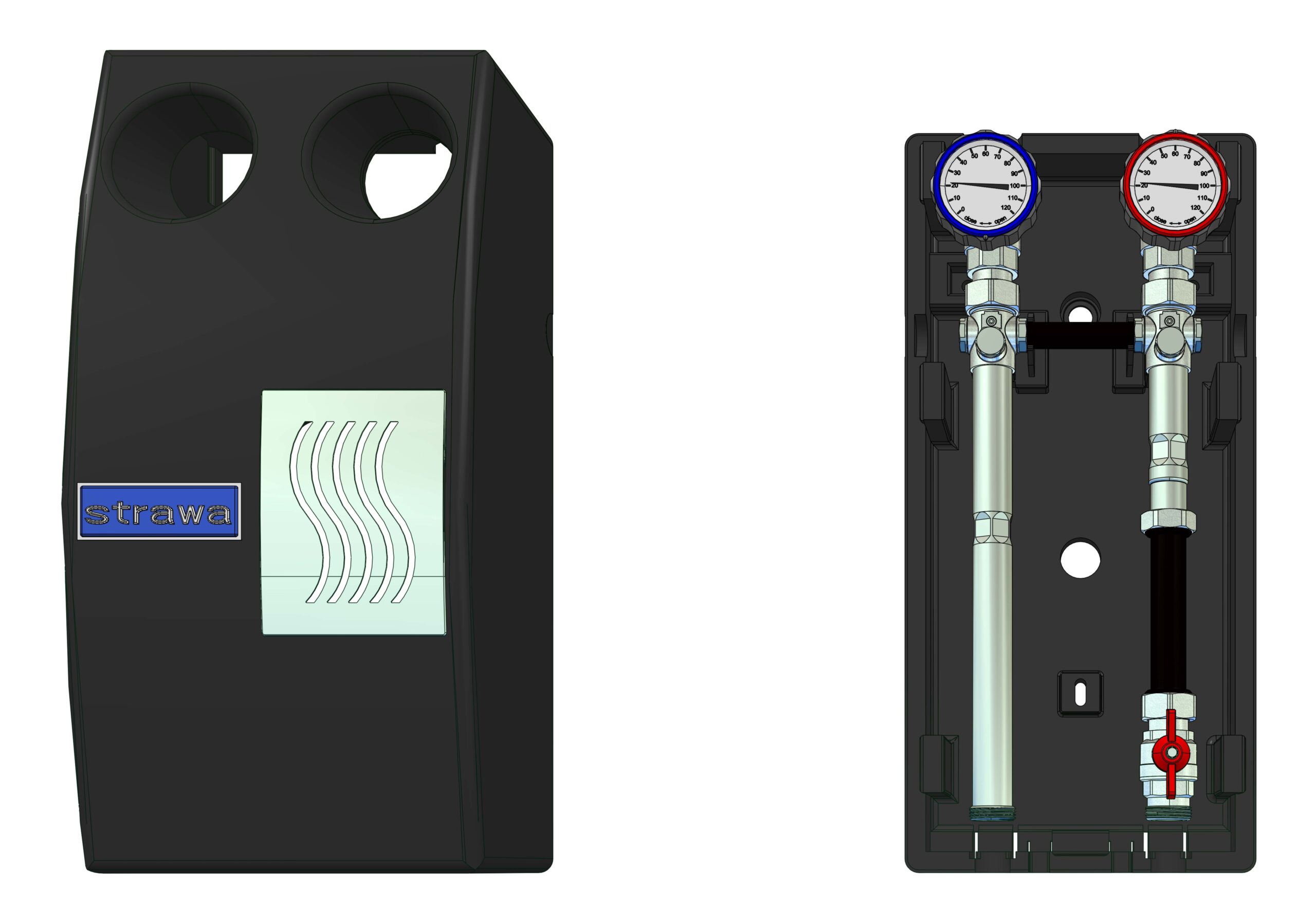

strawa strawi 125-25 Aufbaugruppe HK0-130 BxHxT: 250 x 525 x 232 mm f. ungeregel. Hkr. ohne Pumpe, Pumpendistanzstück 1" Länge 130 mm
Artikelnummer: 7210010
Listenpreis: 279,40 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125-25 Aufbaugruppe HK0-130
1. Beschreibung:Aufbaugruppe für einen ungeregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 35 kW bei delta T = 20 K, Druckverlust: 45 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- mit Rückflussverhinderer im Vorlauf
- Pumpendistanzstück 1'' x Länge 130 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha 2 15-40
- Grundfos UPM3 Auto 15-50 130
5. Anschlüsse:
5.1 Primärseite:
- 1'' AG flachdichtend
5.2 Sekundärseite:
- 1'' AG flachdichtend
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem ungeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 20 kW bzw. der Volumenstrom bis 0,86 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut. Das 1" Pumpenpassstück 130 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
strawa strawi 125-25 Aufbaugruppe HK0-130
1. Beschreibung:
Aufbaugruppe für einen ungeregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 35 kW bei delta T = 20 K, Druckverlust: 45 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- mit Rückflussverhinderer im Vorlauf
- Pumpendistanzstück 1'' x Länge 130 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha 2 15-40
- Grundfos UPM3 Auto 15-50 130
5. Anschlüsse:
5.1 Primärseite:
- 1'' AG flachdichtend
5.2 Sekundärseite:
- 1'' AG flachdichtend

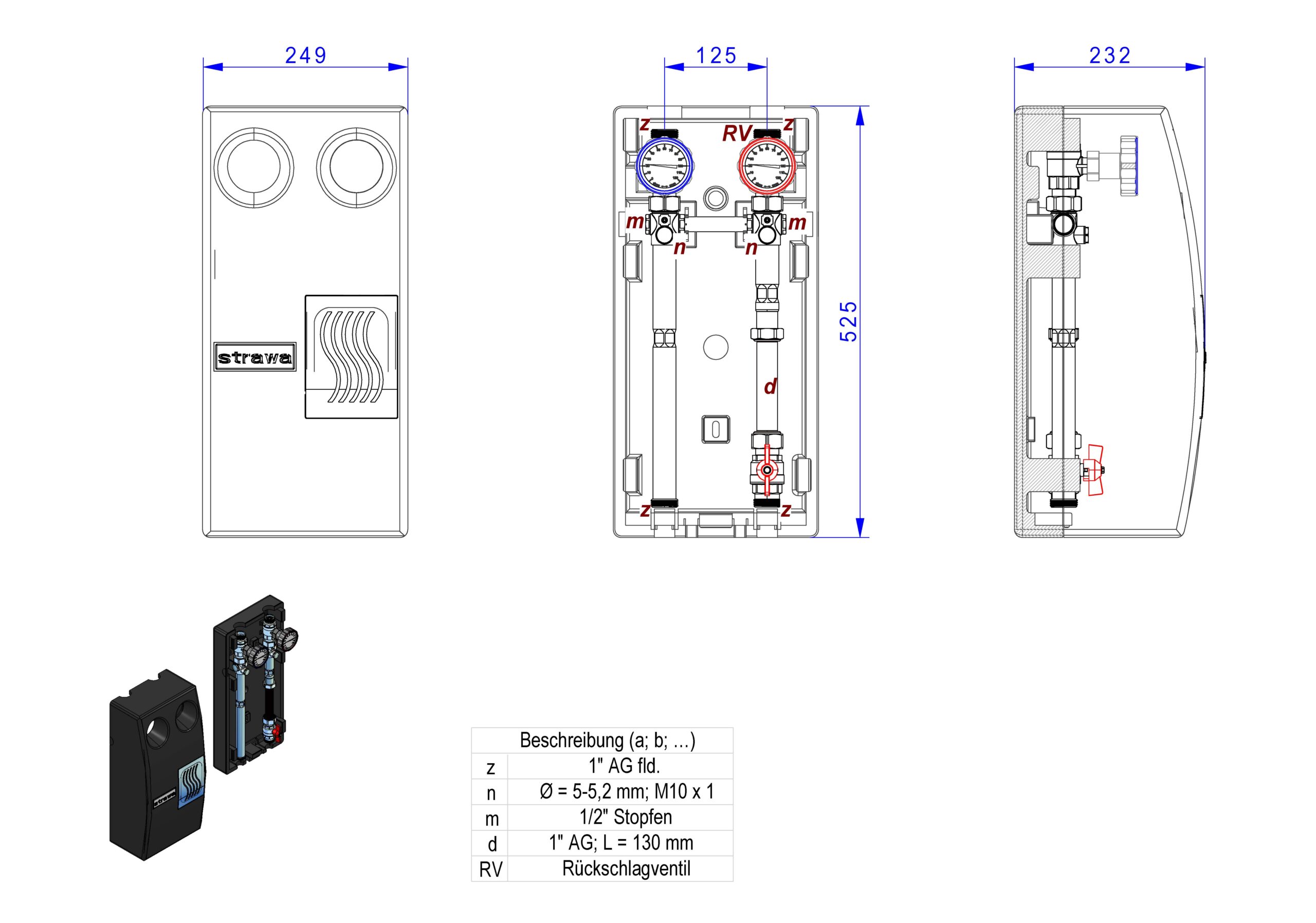

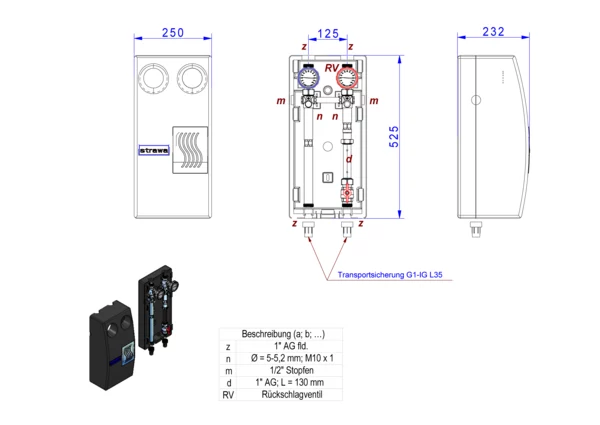

Abmessung (Breite x Höhe x Tiefe): 250 x 525 x 232 mm
Gewicht: 3,583 kg
EAN: 4061323144655
Warennummer: 84818059
Artikelnummer: 7210010
Warengruppe: 72
URL: https://www.strawa.com/produkt/7210010
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Aufbaugruppe HK0-130
BxHxT: 250 x 525 x 232 mm
für ungeregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 1" Länge 130 mm
EAN: 4061323144655
Artikelnummer: 7210010
Warengruppe: 72
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323144655
Listenpreis279,40 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)250
Höhe (mm)525
Tiefe (mm)232
Gewicht (kg)3,584
Verpackungsabmessungen
Breite (mm)270
Höhe (mm)250
Tiefe (mm)540
Gewicht (kg)3,819
Merkmale
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 1 Zoll (25)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung -
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 20 kW
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe 130 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Nein
Mit Dreiwegeventil Nein
Mit Pumpenkugelhahn Ja
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 250 mm
Höhe 525 mm
Tiefe 232 mm
