strawa strawi 125-25
Aufbaugruppe FW3-SM
strawa strawi 125-25 Aufbaugruppe FW3-SM BxHxT: 250 x 525 x 232 mm f. festwertgeregel. Hkr. Pumpe Eco Floor m. Stellmotor
Artikelnummer: 7212041
Listenpreis: 1.040,70 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

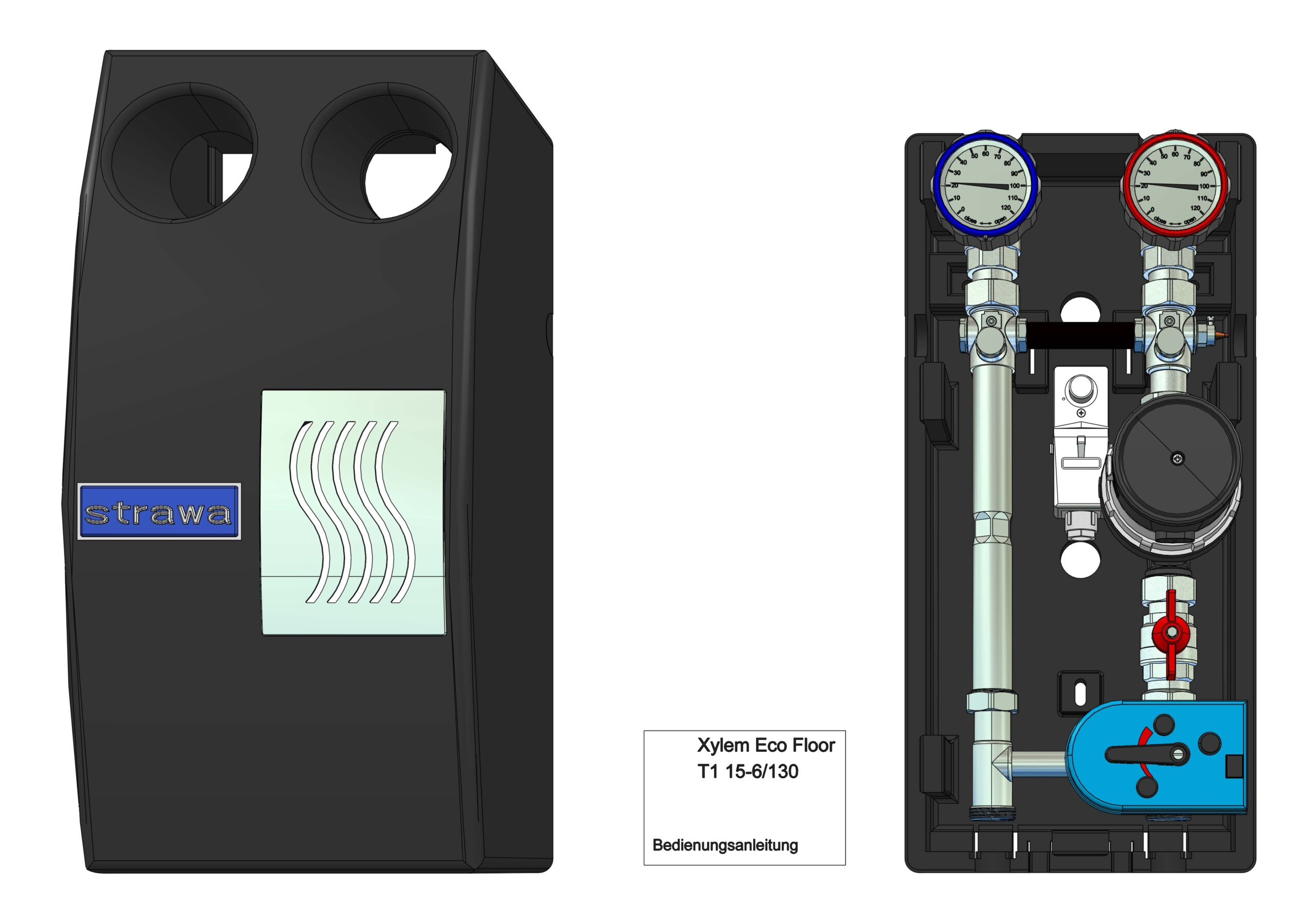

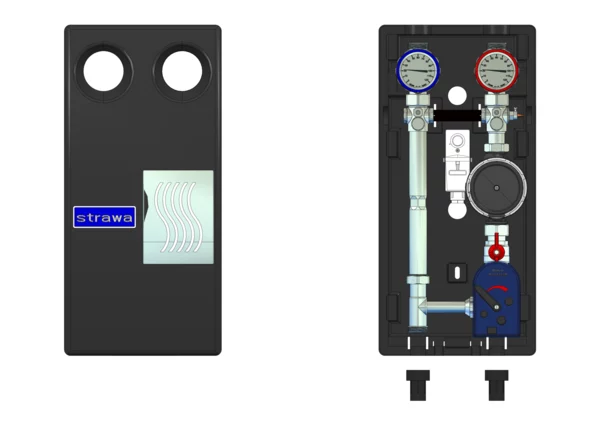

strawa strawi 125-25 Aufbaugruppe FW3-SM
1. Beschreibung:Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe - Xylem Eco Floor 15-6/130 mit integrietem Temperaturbegrenzer
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1'' AG flachdichtend
4.2 Sekundärseite:
- 1'' AG flachdichtend
Die Aufbaugruppe dient der Verteilung von Wärme in einem festwertgeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 10 kW bzw. der Volumenstrom bis 0,86 m³/h.

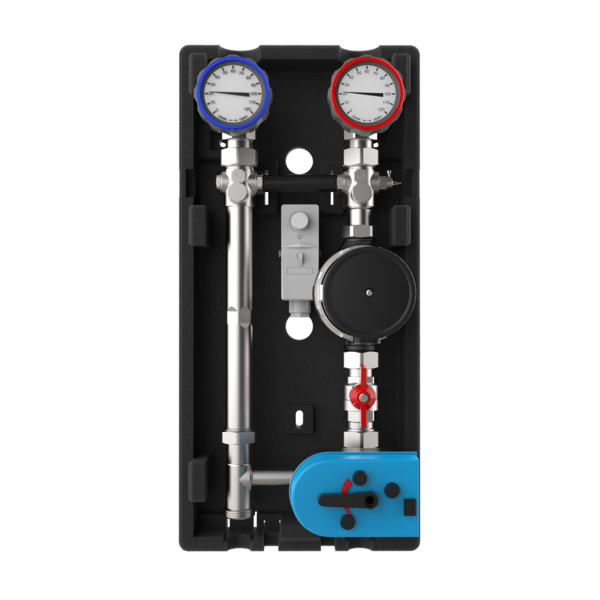

In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Vorlauf des Kugelhahn mit Thermomertergriff ein Rückflussvehinderer verbaut.
Mit montierter geregelter Pumpe Xylem Eco Floor 15-6 mit integriertem STB 55°C im Vorlauf.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN25. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern und Zubehör.
strawa strawi 125-25 Aufbaugruppe FW3-SM
1. Beschreibung:
Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawi 125 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 1,5 m³/h, 17,5 kW bei delta T = 10 K, Druckverlust 95 mbar
3. Bauteile:
- 1'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vor- und Rücklauf
- Drei-Wege-Mischer 1'' Kvs 10,75 im Vorlauf, regulierbarer Bypass im Mischer und Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Vorlauf
- mit geregelter Pumpe - Xylem Eco Floor 15-6/130 mit integrietem Temperaturbegrenzer
- Verrohrung aus Edelstahl 1.4301 DN 25
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1'' AG flachdichtend
4.2 Sekundärseite:
- 1'' AG flachdichtend

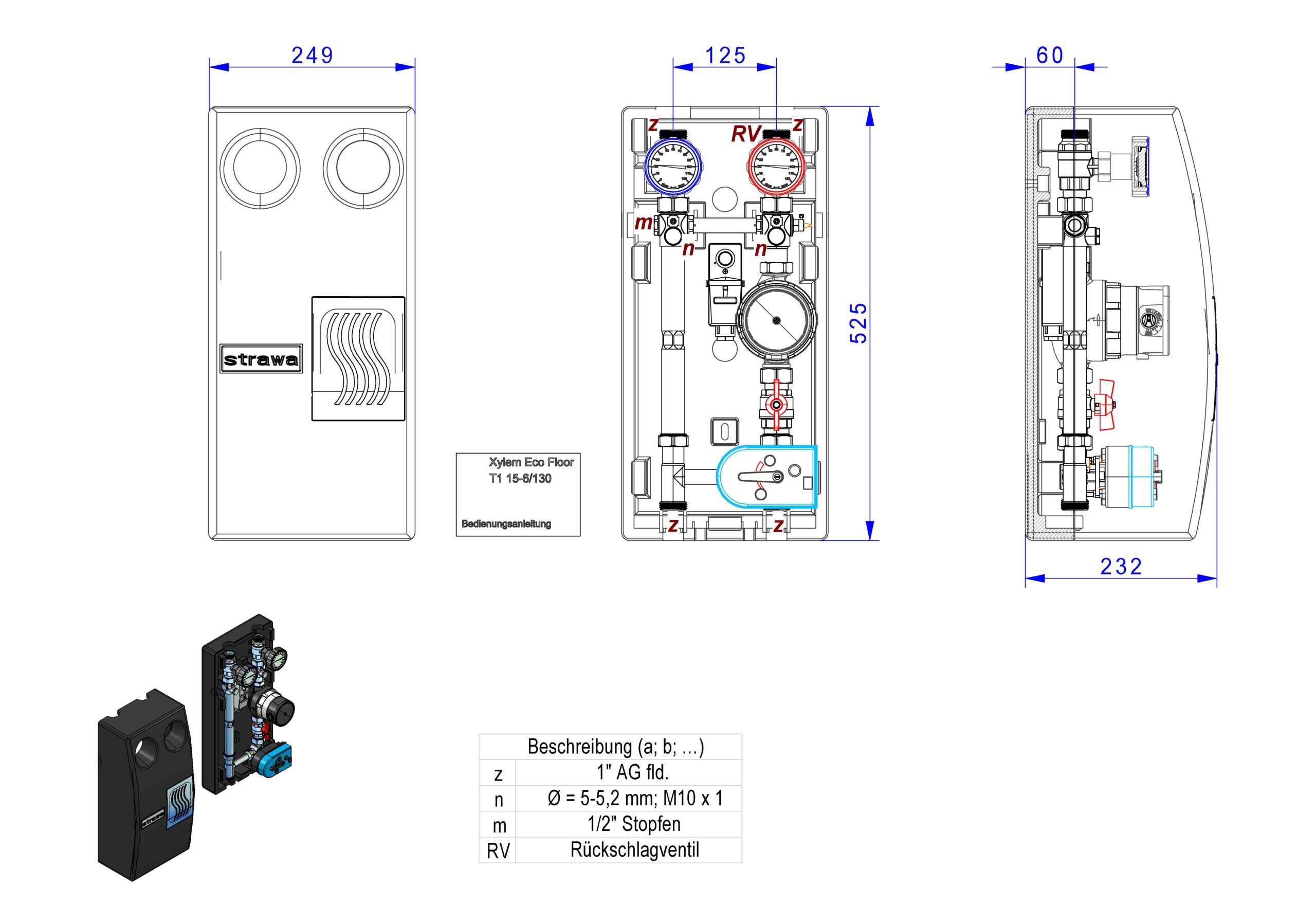

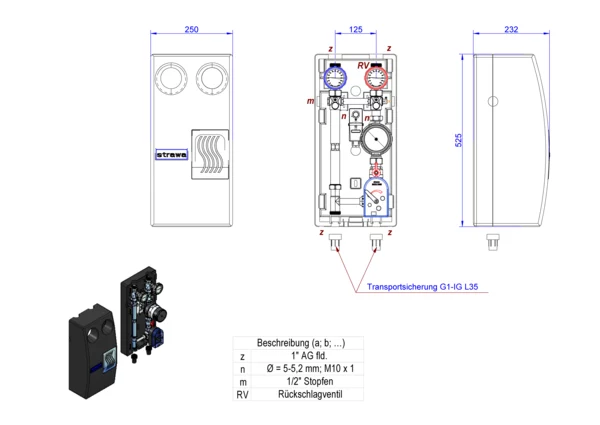

Abmessung (Breite x Höhe x Tiefe): 250 x 525 x 232 mm
Gewicht: 8,849 kg
EAN: 4061323144983
Warennummer: 84137030
Artikelnummer: 7212041
Warengruppe: 72
URL: https://www.strawa.com/produkt/7212041
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Aufbaugruppe FW3-SM
BxHxT: 250 x 525 x 232 mm
für festwertgeregelten Heizkreis Pumpe
Eco Floor mit Stellmotor
EAN: 4061323144983
Artikelnummer: 7212041
Warengruppe: 72
Warennummer: 84137030
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323144983
Listenpreis1.040,70 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84137030
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)250
Höhe (mm)525
Tiefe (mm)232
Gewicht (kg)8,867
Verpackungsabmessungen
Breite (mm)270
Höhe (mm)250
Tiefe (mm)540
Gewicht (kg)9,102
Merkmale
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Sekundärer Anschluss Außengewinde (metrisch)
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 1 Zoll (25)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur 20 - 50 °C
Ausführung der Temperaturregelung elektrisch
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 10 kW
Geeignet für Kühlen Nein
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung Festwertregelung
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Ja
Einbaulänge der Pumpe 130 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Ja
Geeignet für Servomotoren Ja
Mit Dreiwegeventil Ja
Mit Pumpenkugelhahn Ja
Mit Anschluss Temperaturfühler Ja
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 250 mm
Höhe 525 mm
Tiefe 232 mm
