strawa strawi 125-25
Systemtrennung PWT 5 kW 1"AG x 1"ÜWM

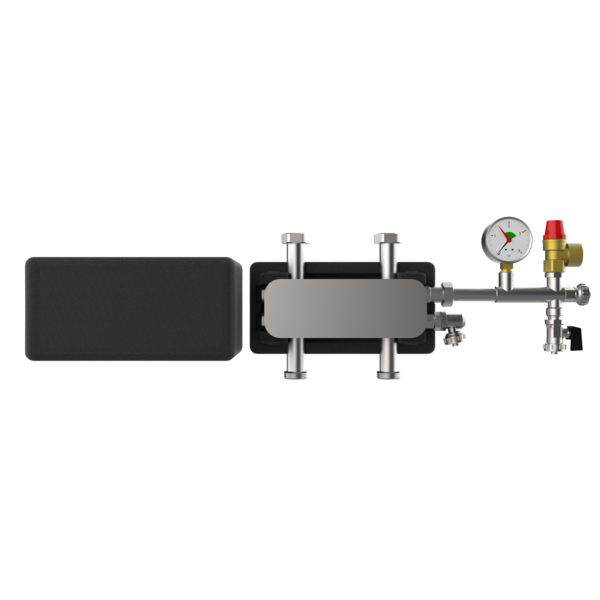

strawa strawi 125-25 Systemtrennung PWT 5 kW 1"AG x 1"ÜWM BxHxT: 250 x 195 x 172 mm Montage zwischen strawi 125-25 Kesselverteiler und strawi 125-25 Aufbaugruppe
Artikelnummer: 7220000
Listenpreis: 475,70 €
strawa strawi 125-25 Systemtrennung PWT 5 kW 1"AG x 1"ÜWM
passend auf strawi 125-25 Kesselverteiler
/produktgruppe/passend-auf-strawi-125-25-kesselverteiler-1717
7220000
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

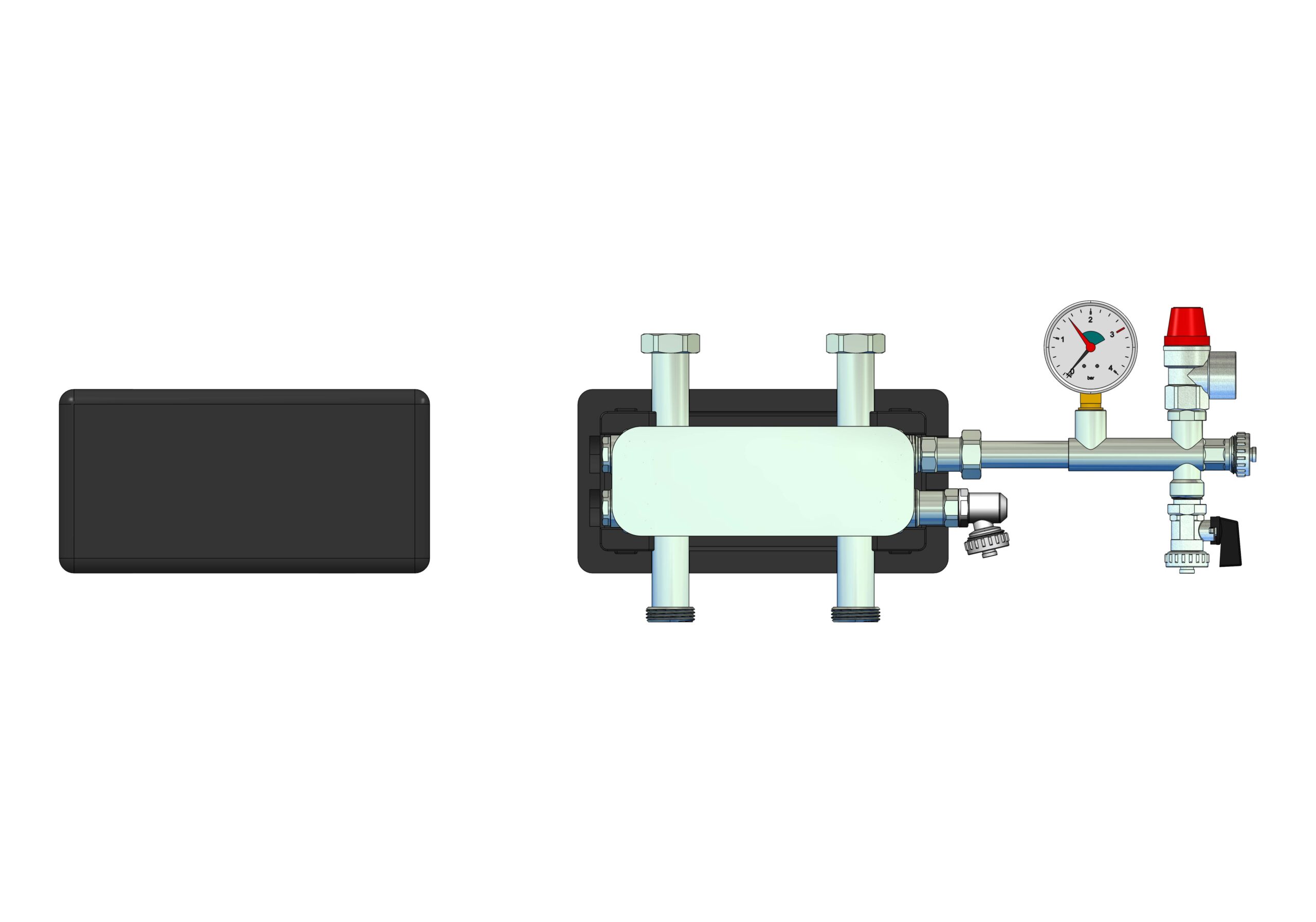

strawa strawi 125-25 Systemtrennung PWT 5 kW 1"AG x 1"ÜWM
1. Beschreibung:Systemtrennung bis 5 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 5 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 5 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe
Die Systemtrennung dient der Trennung der Medien von Primär- und Sekundärkreis und ist geeignet den Sekundärkreis von sauerstoffreichen oder druckerhöhten Primärsystemen zu trennen.
Auch in Systemen mit Frostgefahr kann die Systemtrennung eingesetzt werden. Ihr Leistungsspektrum reicht bis ca. 5 kW.
Die Systemtrennung besteht aus einem kupfergelötetem Plattenwärmetauscher aus Edelstahl und einer Sicherheitsgruppe mit Sicherheitsventil 2,5 bar, Manometer 0-4 bar, KFE-Hahn und ein 3/4" Anschluss für ein Membranausdehnungsgefäß.
Die Verrohrung der Systemtrennung besteht aus Edelstahl 1.4103. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau zwischen strawi 125-25 Kesselverteilern, und strawi 125-25 Aufbaugruppe.
strawa strawi 125-25 Systemtrennung PWT 5 kW 1"AG x 1"ÜWM
1. Beschreibung:
Systemtrennung bis 5 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 5 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 5 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe

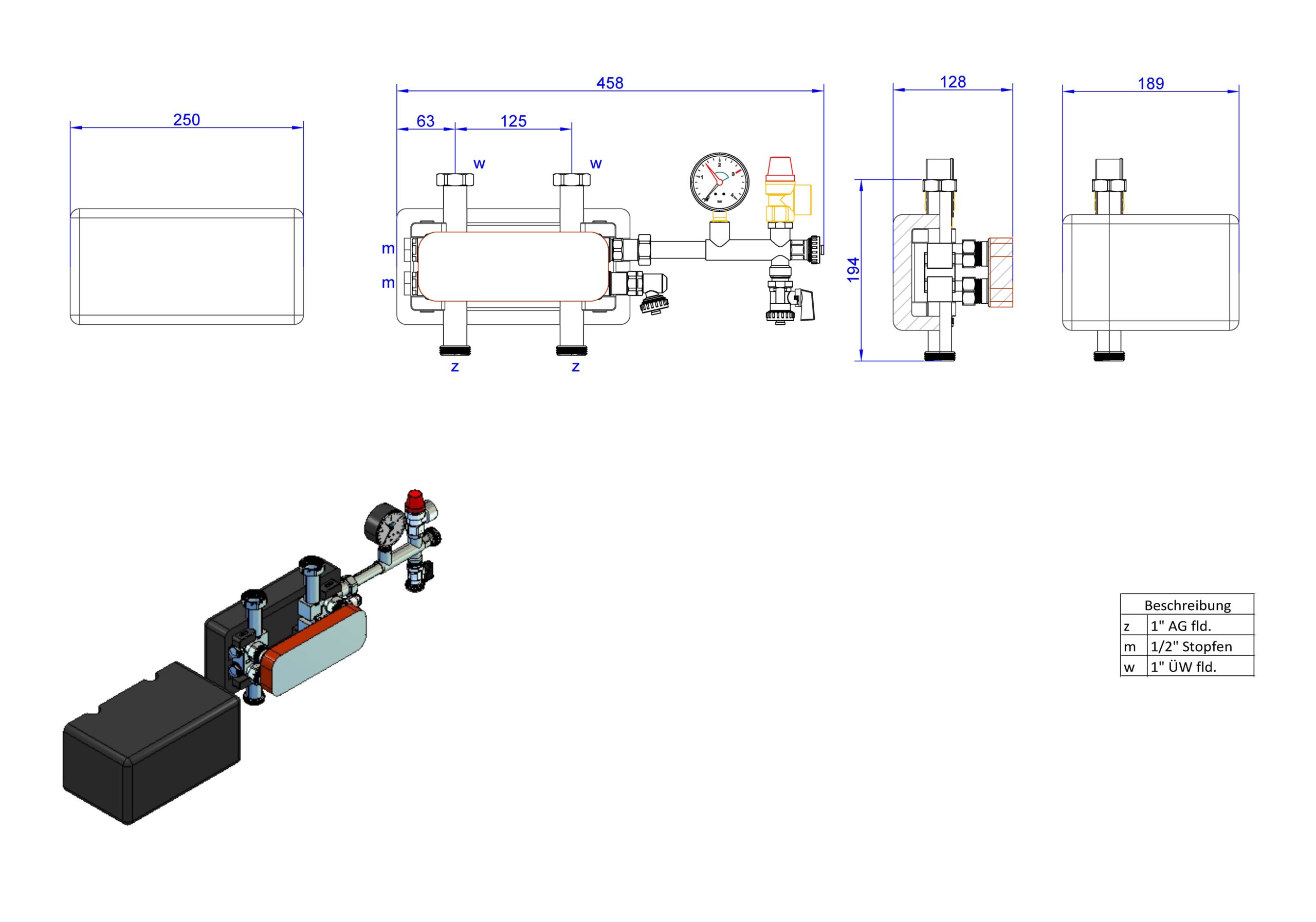

Abmessung (Breite x Höhe x Tiefe): 250 x 195 x 172 mm
Gewicht: 3,591 kg
EAN: 4061323145096
Warennummer: 84818059
Artikelnummer: 7220000
Warengruppe: 72
URL: https://www.strawa.com/produkt/7220000
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Systemtrennung PWT 5 kW 1"AG x 1"ÜWM
BxHxT: 250 x 195 x 172 mm
Montage zwischen strawi 125-25
Kesselverteiler und strawi 125-25
Aufbaugruppe
EAN: 4061323145096
Artikelnummer: 7220000
Warengruppe: 72
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145096
Listenpreis475,70 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)250
Höhe (mm)195
Tiefe (mm)172
Gewicht (kg)3,704
Verpackungsabmessungen
Breite (mm)255
Höhe (mm)220
Tiefe (mm)475
Gewicht (kg)4,169
Merkmale
Klassifizierung ETIM 9
Werkstoff rostfreier Stahl
Ausführung gelötet
Werkstoff Lotmaterial Kupfer
Leistung 5 kW
Volumenstrom Primär 0,22 m³/h
Volumenstrom Sekundär 0,54 m³/h
Max. Arbeitsdruck 6 bar
Max. Druckdifferenz bei 20 °C -
Max. Vorlauftemperatur 100 °C
Temperatur sekundär 20 - 100 °C
Höhe 195 mm
Breite 250 mm
Tiefe 172 mm
Mittenabstand Anschlüsse -
Anzahl der Platten 8
Primärer Anschluss Außengewinde
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Geeignet für Dämmschale Ja
Mit Dämmschale Ja
Seitliche Anschlussmöglichkeit Ja
Wärmetauscher vollversiegelt Nein
