strawa strawi 125-25
Systemtrennung PWT 15 kW 1"AG x 1"ÜWM
strawa strawi 125-25 Systemtrennung PWT 15 kW 1"AG x 1"ÜWM BxHxT: 250 x 195 x 172 mm Montage zwischen strawi 125-25 Kesselverteiler und strawi 125-25 Aufbaugruppe
Artikelnummer: 7220002
Listenpreis: 567,30 €
strawa strawi 125-25 Systemtrennung PWT 15 kW 1"AG x 1"ÜWM
passend auf strawi 125-25 Kesselverteiler
/produktgruppe/passend-auf-strawi-125-25-kesselverteiler-1717
7220002
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125-25 Systemtrennung PWT 15 kW 1"AG x 1"ÜWM
1. Beschreibung:Systemtrennung bis 15 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 15 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 15 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe
Die Systemtrennung dient der Trennung der Medien von Primär- und Sekundärkreis und ist geeignet den Sekundärkreis von sauerstoffreichen oder druckerhöhten Primärsystemen zu trennen.
Auch in Systemen mit Frostgefahr kann die Systemtrennung eingesetzt werden. Ihr Leistungsspektrum reicht bis ca. 15 kW.

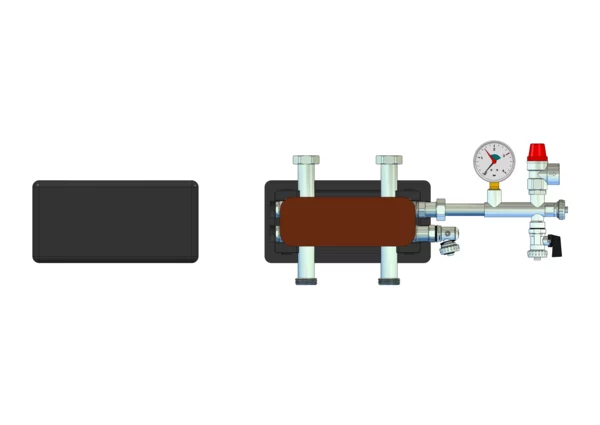

Die Systemtrennung besteht aus einem kupfergelötetem Plattenwärmetauscher aus Edelstahl und einer Sicherheitsgruppe mit Sicherheitsventil 2,5 bar, Manometer 0-4 bar, KFE-Hahn und ein 3/4" Anschluss für ein Membranausdehnungsgefäß.
Die Verrohrung der Systemtrennung besteht aus Edelstahl 1.4103. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 125-25 Kesselverteilern, strawi 125-25 Aufbaugruppen und Zubehör.
strawa strawi 125-25 Systemtrennung PWT 15 kW 1"AG x 1"ÜWM
1. Beschreibung:
Systemtrennung bis 15 kW für Montage zwischen strawi 125 Kesselverteiler und strawi 125-25 Aufbaugruppe
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- Leistungbereiche: 15 kW
- Leistungsangabe bei: Primär: (VL/RL) 70/50 °C, Sekundär: (RL/VL) 37/45 °C
3. Bauteile:
- kupfergelöteten Plattenwärmetauscher bis 15 kW
- Verrohrung aus Edelstahl 1.4301
- Sicherheitsgruppe mit Manometer 0-4 bar, Sicherheitsventil DN 15 2,5 bar, SFE-Ventil und Anschluss 3/4'' AG mit Kappe verschlossen für bauseitiges MAG
- EPP-Dämmung gemäß GEG mit Ausschnitten für Anschlüsse
- Stutzenabstand: 125 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 2 x 1'' AG flachdichtend, passend auf strawi 125 VA Kesselverteiler
4.2 Sekundärseite:
- 2 x 1'' Überwurfmutter flachdichtend, passend für strawi 125-25 Aufbaugruppe

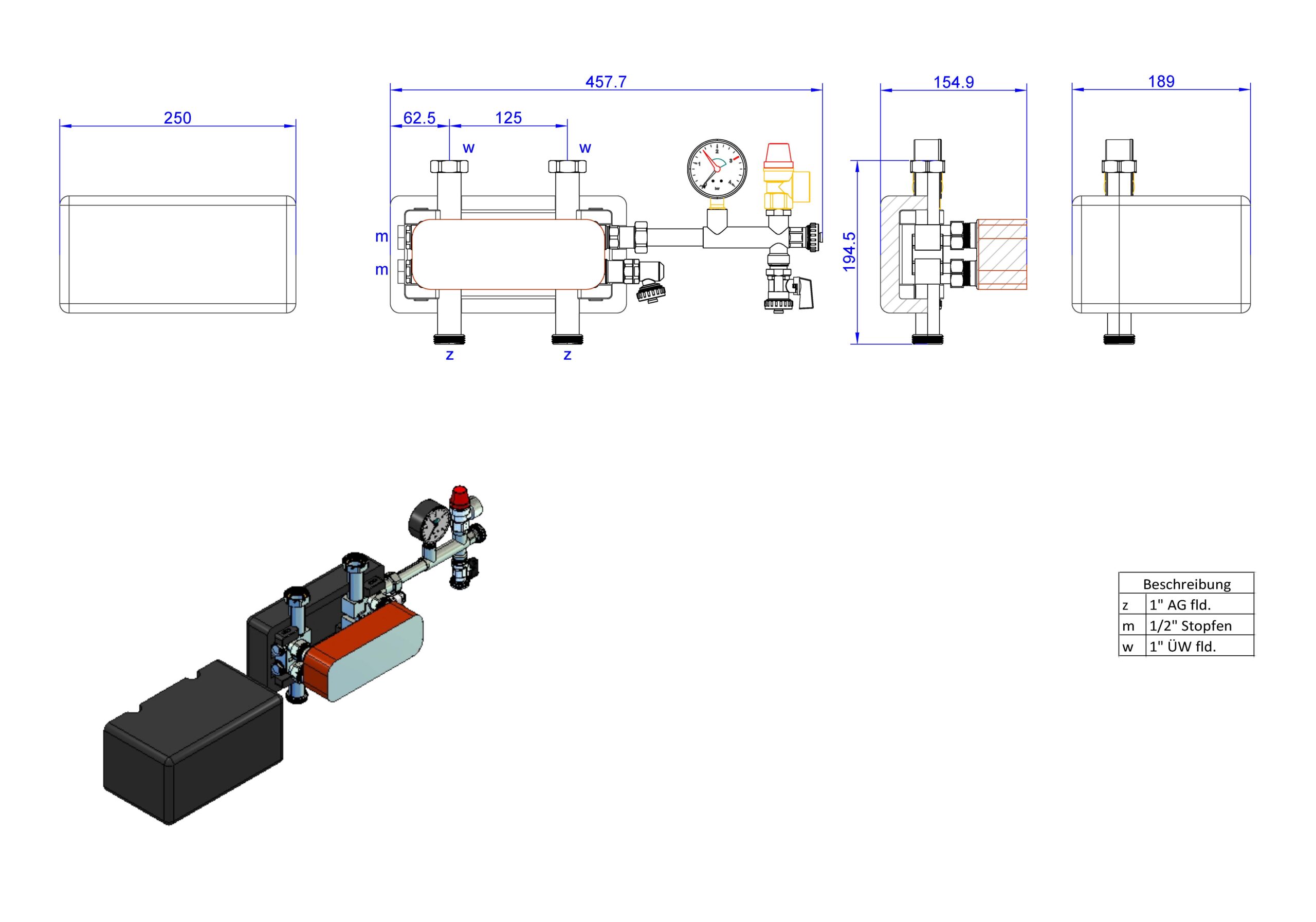

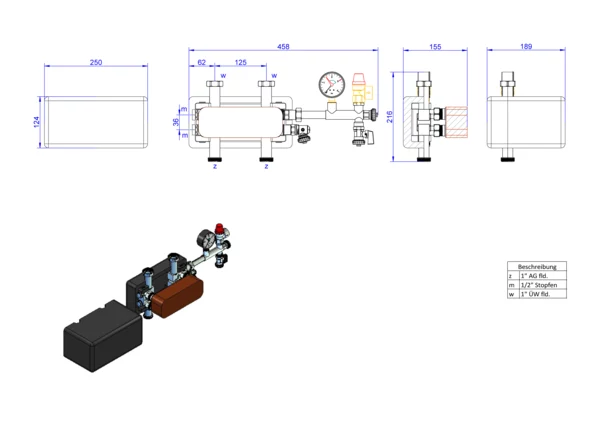

Abmessung (Breite x Höhe x Tiefe): 250 x 195 x 172 mm
Gewicht: 4,191 kg
EAN: 4061323145119
Warennummer: 84818059
Artikelnummer: 7220002
Warengruppe: 72
URL: https://www.strawa.com/produkt/7220002
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Systemtrennung PWT 15 kW 1"AG x 1"ÜWM
BxHxT: 250 x 195 x 172 mm
Montage zwischen strawi 125-25
Kesselverteiler und strawi 125-25
Aufbaugruppe
EAN: 4061323145119
Artikelnummer: 7220002
Warengruppe: 72
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145119
Listenpreis567,30 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)250
Höhe (mm)195
Tiefe (mm)172
Gewicht (kg)4,204
Verpackungsabmessungen
Breite (mm)255
Höhe (mm)220
Tiefe (mm)475
Gewicht (kg)4,669
Merkmale
Klassifizierung ETIM 9
Werkstoff rostfreier Stahl
Ausführung gelötet
Werkstoff Lotmaterial Kupfer
Leistung 15 kW
Volumenstrom Primär 0,66 m³/h
Volumenstrom Sekundär 1,63 m³/h
Max. Arbeitsdruck 6 bar
Max. Druckdifferenz bei 20 °C -
Max. Vorlauftemperatur 100 °C
Temperatur sekundär 20 - 100 °C
Höhe 195 mm
Breite 250 mm
Tiefe 172 mm
Mittenabstand Anschlüsse -
Anzahl der Platten 20
Primärer Anschluss Außengewinde
Nenndurchmesser primär 1 Zoll (25)
Rohraußendurchmesser primär -
Sekundärer Anschluss sonstige
Nenndurchmesser sekundär 1 Zoll (25)
Rohraußendurchmesser sekundär -
Geeignet für Dämmschale Ja
Mit Dämmschale Ja
Seitliche Anschlussmöglichkeit Ja
Wärmetauscher vollversiegelt Nein
