strawa strawi 125
Winkelanschluss lang

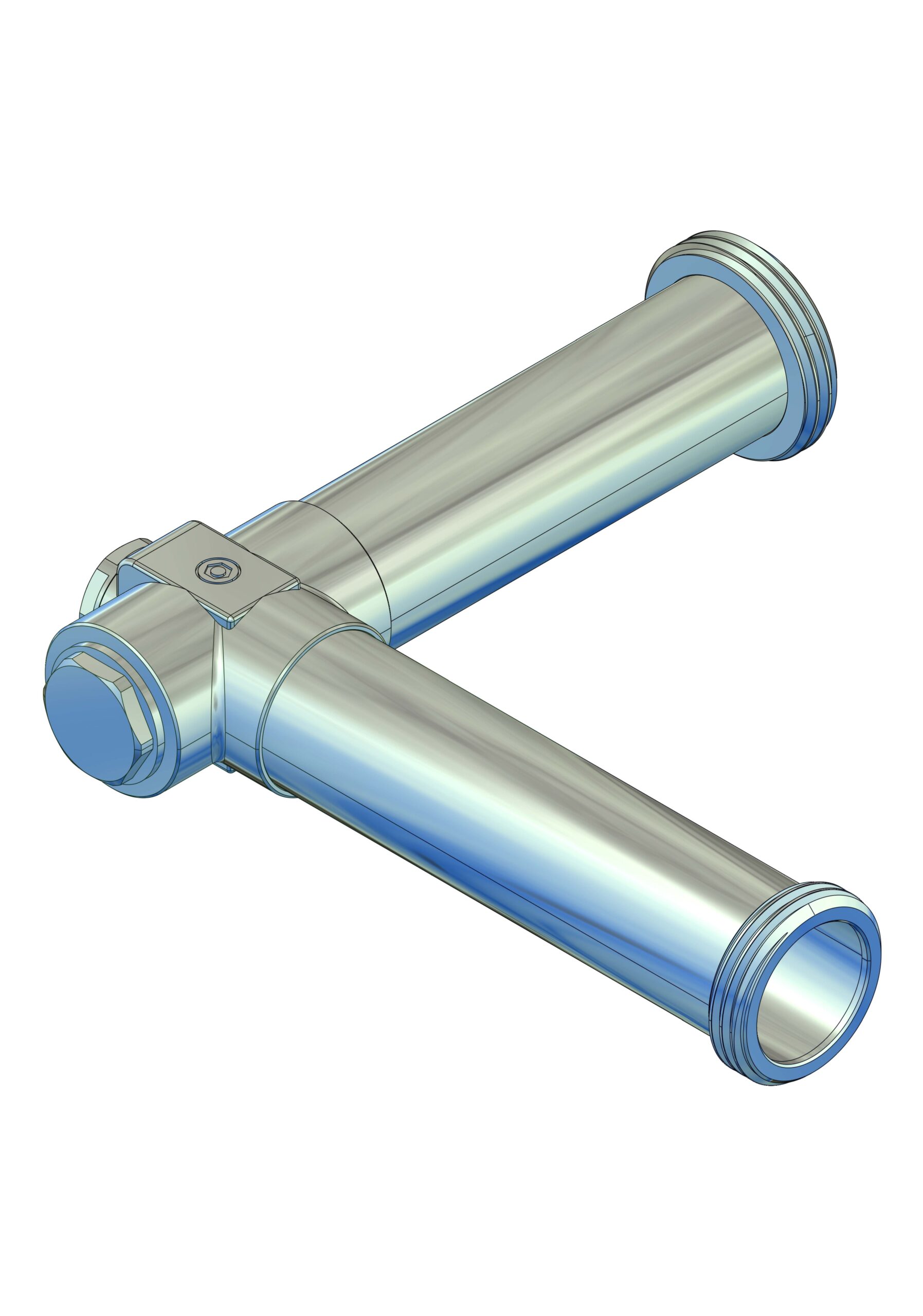

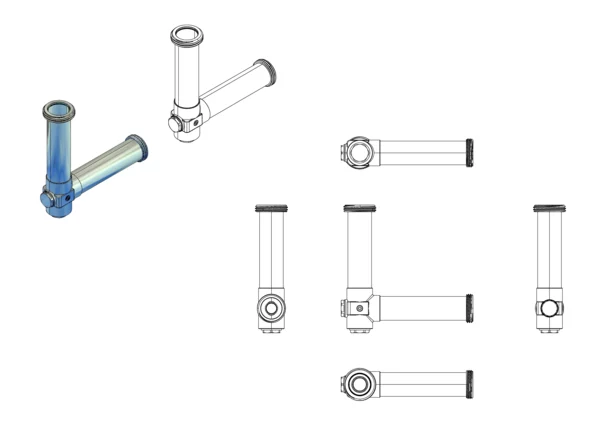

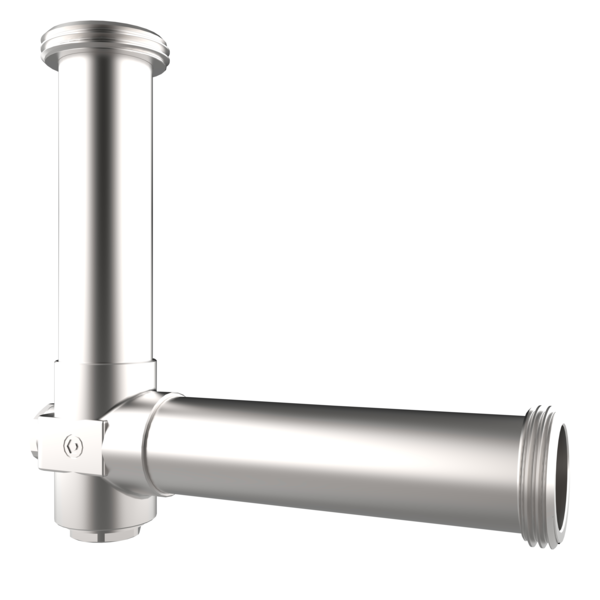

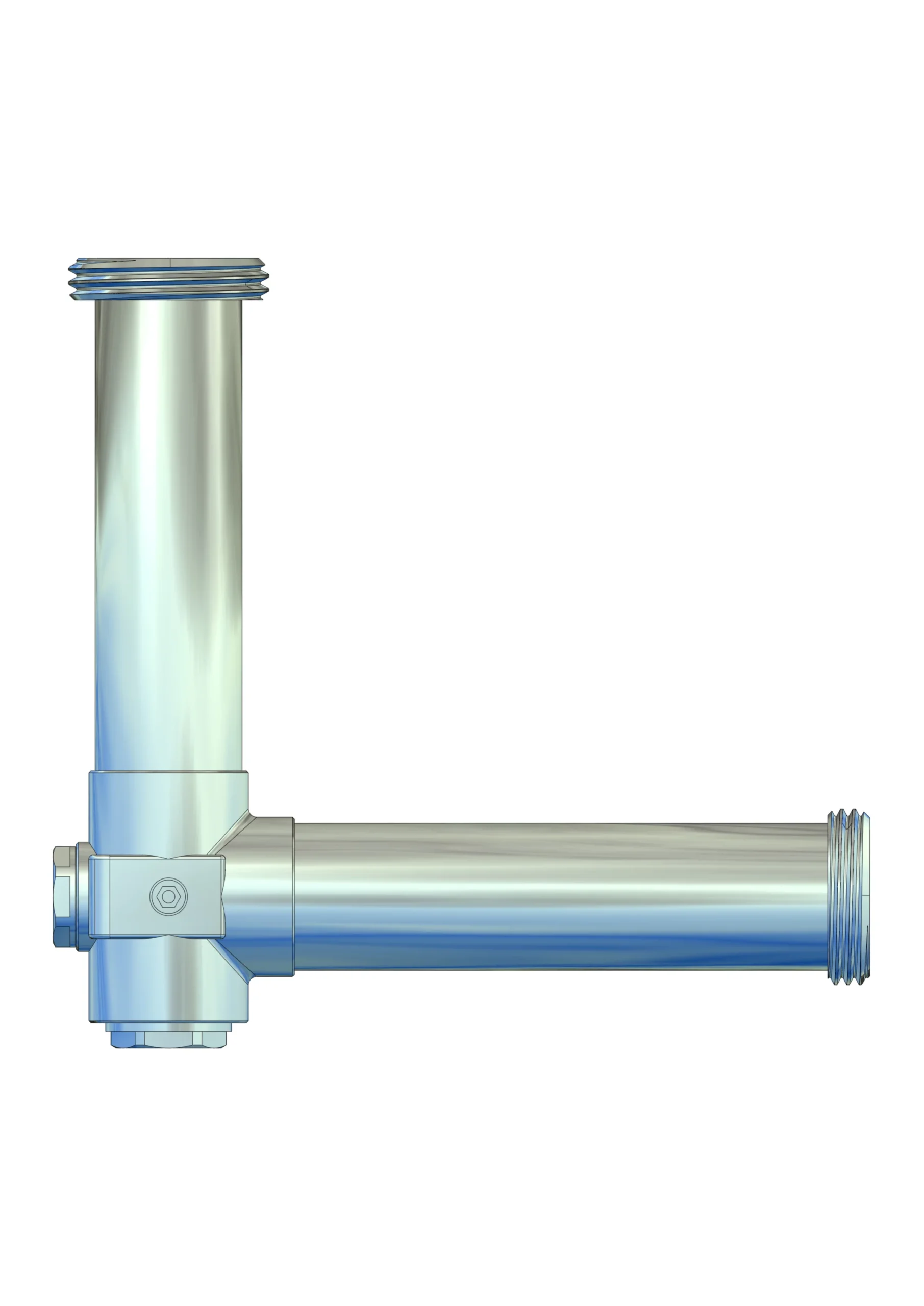

strawa strawi 125 Winkelanschluss lang BxHxT: 195 x 188 x 42 mm für vertikalen Primäranschluss von strawi 125-25 bzw. 125-40 Kesselverteiler
Artikelnummer: 7230011
Listenpreis: 73,60 €
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125 Winkelanschluss lang
1. Beschreibung:Winkelansschluss für die Montage an strawi 125-25 oder 125-40 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h -> Leistung 60 kW bei delta T = 20 K
- Schenkellänge 152 mm
- Schenkellänge 167 mm
3. Bauteile:
- Edelstahl 90° Winkel 1.4301 lang für Primär-Anschluss nach oben oder nach unten
- zusätzliche Anschlüsse 1/2'' und 3/4'' für bauseitige Einbauten
- ohne Dämmung
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf
Das Winkelanschluss ermöglicht einen Übergang vom strawi 125-25 bzw. 125-40 Kesselverteiler nach unten oder oben
Für den modularen Aufbau von strawi 125-25 und 125-40 Kesselverteilern
strawa strawi 125 Winkelanschluss lang
1. Beschreibung:
Winkelansschluss für die Montage an strawi 125-25 oder 125-40 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 2,6 m³/h -> Leistung 60 kW bei delta T = 20 K
- Schenkellänge 152 mm
- Schenkellänge 167 mm
3. Bauteile:
- Edelstahl 90° Winkel 1.4301 lang für Primär-Anschluss nach oben oder nach unten
- zusätzliche Anschlüsse 1/2'' und 3/4'' für bauseitige Einbauten
- ohne Dämmung
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf
4.2 Sekundärseite:
- 1 1/2'' AG flachdichtend im Vor- und Rücklauf

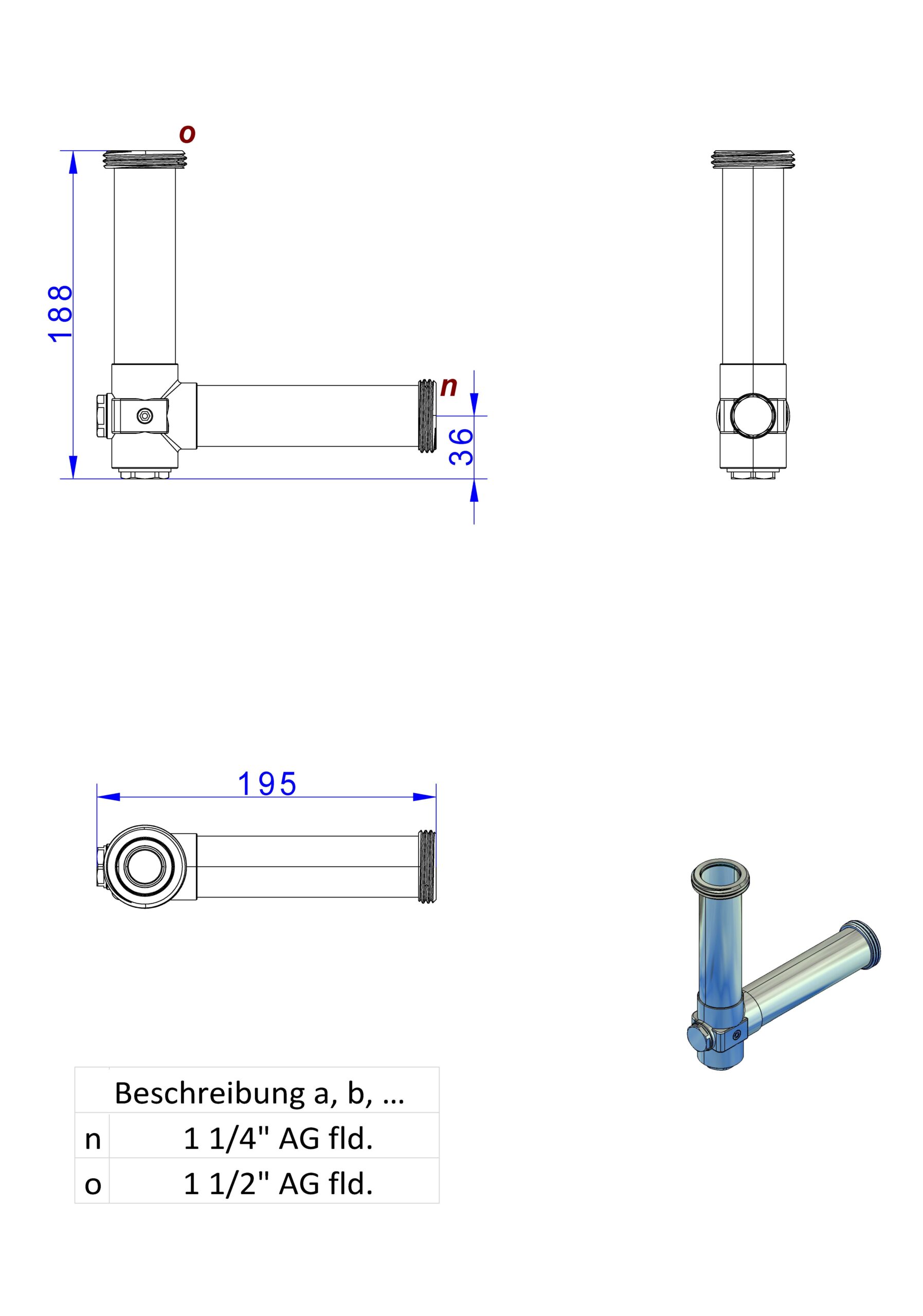

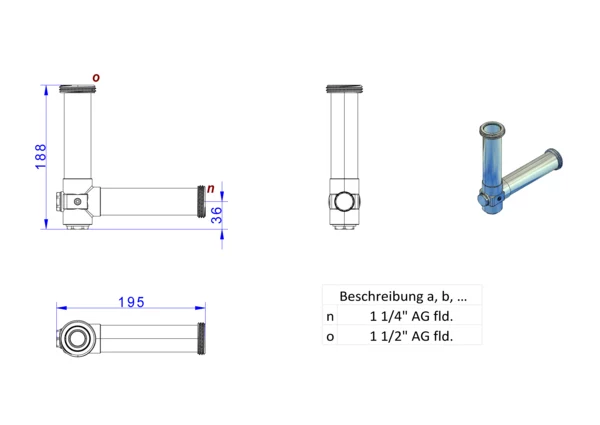

Abmessung (Breite x Höhe x Tiefe): 195 x 188 x 42 mm
Gewicht: 0,744 kg
EAN: 4061323145294
Warennummer: 73072910
Artikelnummer: 7230011
Warengruppe: 72
URL: https://www.strawa.com/produkt/7230011
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125
Winkelanschluss lang
BxHxT: 195 x 188 x 42 mm
für vertikalen Primäranschluss von
strawi 125-25 bzw. 125-40
Kesselverteiler
EAN: 4061323145294
Artikelnummer: 7230011
Warengruppe: 72
Warennummer: 73072910
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145294
Listenpreis73,60 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer73072910
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)195
Höhe (mm)188
Tiefe (mm)42
Gewicht (kg)0,522
Verpackungsabmessungen
Breite (mm)145
Höhe (mm)110
Tiefe (mm)570
Gewicht (kg)0,789
Merkmale
Klassifizierung ETIM 9
Werkstoff des Anschlusses 1 rostfreier Stahl
Werkstoffgüte Anschluss 1 Edelstahl 304 (1.4301)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 rostfreier Stahl
Werkstoffgüte Anschluss 2 Edelstahl 304 (1.4301)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form Winkel
Ausführung 1-teilig
Winkel des Bogens 90 °
Radius des Bogens -
Reduzierend Nein
Exzentrisch Nein
Systemgebunden Ja
Nenndurchmesser Anschluss 1 1 1/2 Zoll (40)
Rohraußendurchmesser Anschluss 1 -
Wanddicke Anschluss 1 -
Wandstärke Verbindungsrohr, Anschluss 1 -
Anschluss 1 Außengewinde (metrisch)
Konturcode Verbindung 1 -
Nenndurchmesser Anschluss 2 1 1/2 Zoll (40)
Rohraußendurchmesser Anschluss 2 -
Wanddicke Anschluss 2 -
Wandstärke Verbindungsrohr, Anschluss 2 -
Anschluss 2 Außengewinde (metrisch)
Konturcode Verbindung 2 -
Hauptfarbe Fitting sonstige
Norm Flansch -
Druckstufe Flansch -
Material Dichtung -
Mit Stoßnocken Nein
Zeta-Wert -
Zugfest -
Länge -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Schlüsselweite -
Schlüsselweite Überwurfmutter -
Mediumtemperatur (Dauerbetrieb) -10 - 100 °C
Max. Arbeitsdruck bei 20 °C -
Max. Betriebsdruck bei max. Mediumtemperatur 6 bar
Mit thermischer Isolierung Nein
Ringsteifigkeitsklasse -
Standard Dimension Ratio (SDR) -
Mit Dichtungsmaterial Ja
Verschlossen Nein
Mit Verbindungsanzeige -
Mit Entleerungsventil Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
Anzugsdrehmoment -
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
VdS-geprüft Nein
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas -
DVGW-Siegel für Wasser -
Zertifiziert nach NF 545 -
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Nein
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
