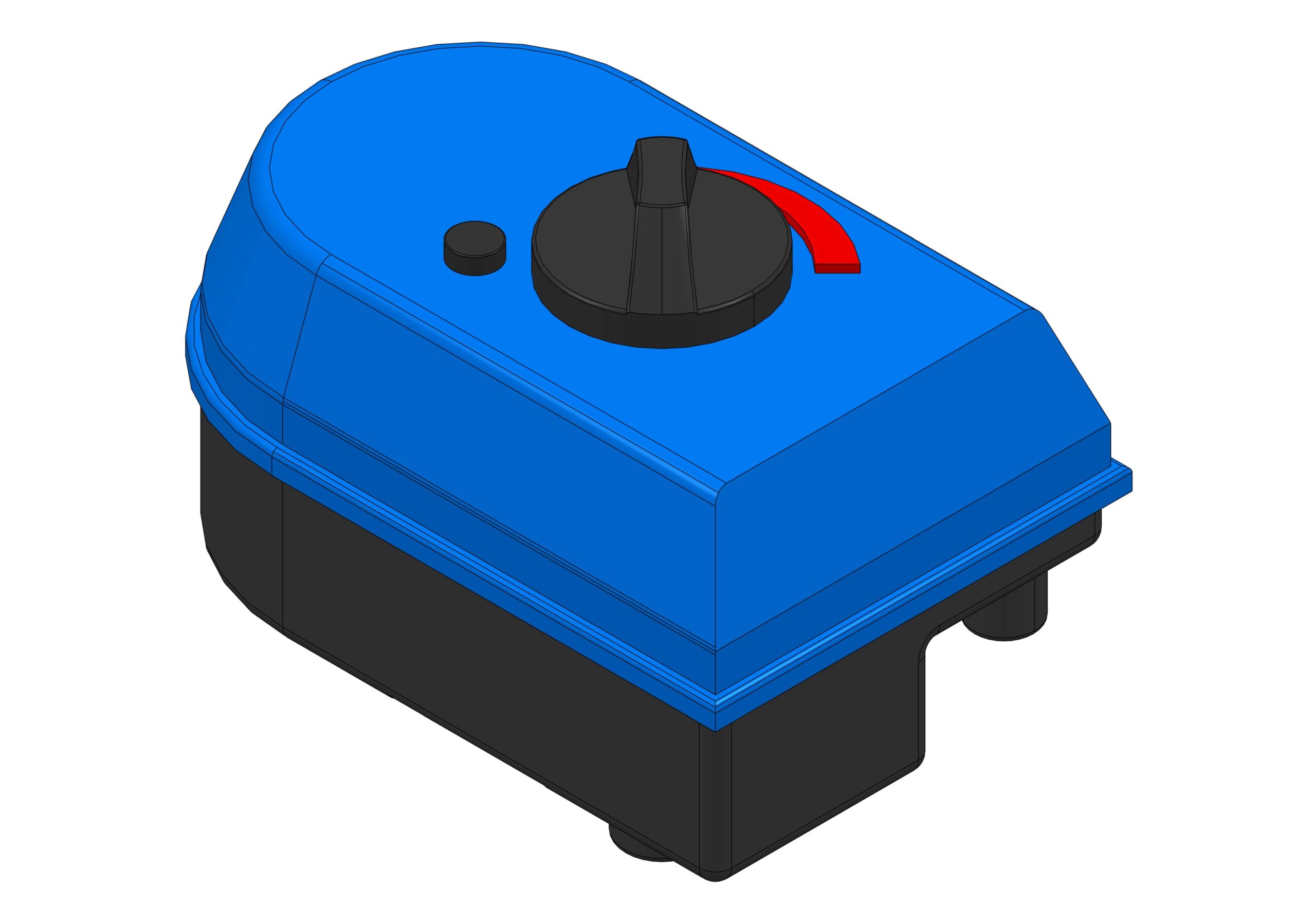

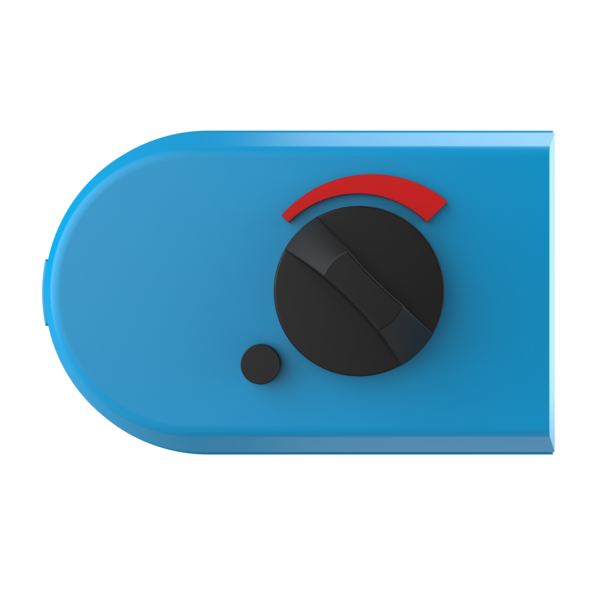

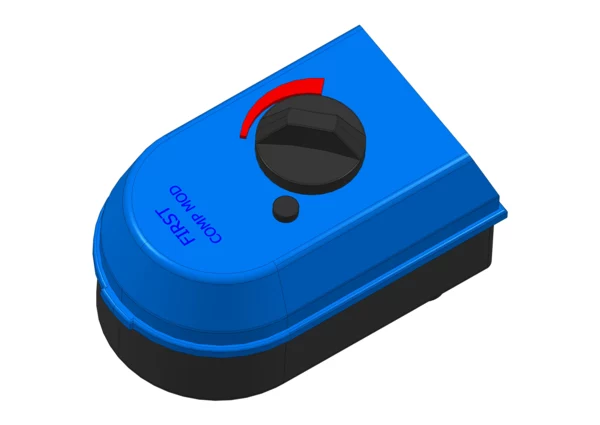

strawa strawi 125-25
Stellmotor 0-10 V
strawa strawi 125-25 Stellmotor 0-10 V BxHxT: 125 x 78 x 83 mm für strawi 125-25 Aufbaugruppen MK
Artikelnummer: 7230022
Listenpreis: 333,90 €
Beschreibung
Technische Daten
Downloads
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawi 125-25 Stellmotor 0-10 V
1. Beschreibung:- Stellmotor passend für den Drei-Wege-Mischer der strawi 125-25 und strawiola 160 Aufbaugruppen MK
- automatischer Betrieb über eine bauseitige witterungsgeführte Regelung
- Notbetrieb per hand möglich
- Ventilverschlussposition über Anzeige sichtbar
2. Technische Daten:
- Einschaltdauer: 0 ... 10 VDC, 4 ... 20 mA
- Ausgangssignal: 0 ... 10 VDC, max. <0,5 mA / 10V
- Versorgungsspannung: 24 VAC, 50Hz
- Drehzeit: 105s / 90°
- Leistungsaufnahme: 3,5 VA (Betrieb), 1,5 VA (im Standby)
- max. Drehmoment: 8 Nm
- Schutzklasse: II
- Schutzart: IP44
- Anschluss: Kabel 4 x 0,5 mm2, l = 1 m
- Drehrichtung: definiert CW / CCW (90 Grad)
- Handbedienung: Mit Handbedienung Griff
- Positionsanzeige: Griff mit Positionsanzeige
- Medientemperatur: + 2 ...+ 110 °C
- Umgebungstemperatur: + 0... + 55 °C
- Lagertemperatur: -10 ... + 70 °C
- Luftfeuchtigkeit: 0% ... 80% rF (nicht kondensiert)
- Gehäuse: Kunststoff
Stellantrieb 0-10 V für den Drei-Wege-Mischer der strawi 125 und strawiola 160 Aufbaugruppen MK
Der Stellmotor ermöglicht den automatischer Betrieb über eine bauseitige witterungsgeführte Regelung,
Ein Notbetrieb per Hand ist bei Stromausfall am Stellantrieb möglich. Die Ventilverschlussposition ist über die Anzeige sichtbar.
Passend für strawi 125-25 Ausbaugruppen MK
strawa strawi 125-25 Stellmotor 0-10 V
1. Beschreibung:
- Stellmotor passend für den Drei-Wege-Mischer der strawi 125-25 und strawiola 160 Aufbaugruppen MK
- automatischer Betrieb über eine bauseitige witterungsgeführte Regelung
- Notbetrieb per hand möglich
- Ventilverschlussposition über Anzeige sichtbar
2. Technische Daten:
- Einschaltdauer: 0 ... 10 VDC, 4 ... 20 mA
- Ausgangssignal: 0 ... 10 VDC, max. <0,5 mA / 10V
- Versorgungsspannung: 24 VAC, 50Hz
- Drehzeit: 105s / 90°
- Leistungsaufnahme: 3,5 VA (Betrieb), 1,5 VA (im Standby)
- max. Drehmoment: 8 Nm
- Schutzklasse: II
- Schutzart: IP44
- Anschluss: Kabel 4 x 0,5 mm2, l = 1 m
- Drehrichtung: definiert CW / CCW (90 Grad)
- Handbedienung: Mit Handbedienung Griff
- Positionsanzeige: Griff mit Positionsanzeige
- Medientemperatur: + 2 ...+ 110 °C
- Umgebungstemperatur: + 0... + 55 °C
- Lagertemperatur: -10 ... + 70 °C
- Luftfeuchtigkeit: 0% ... 80% rF (nicht kondensiert)
- Gehäuse: Kunststoff

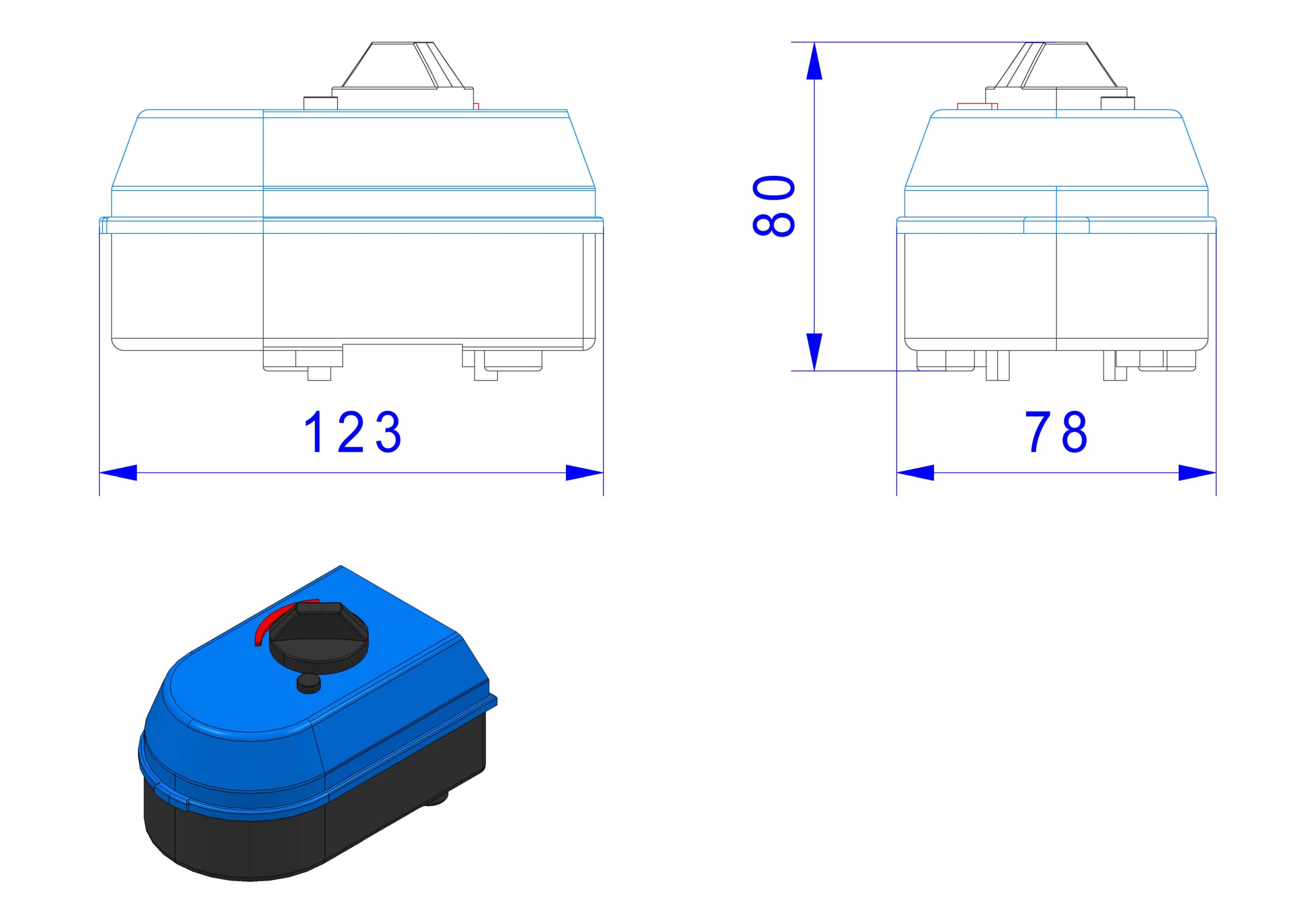

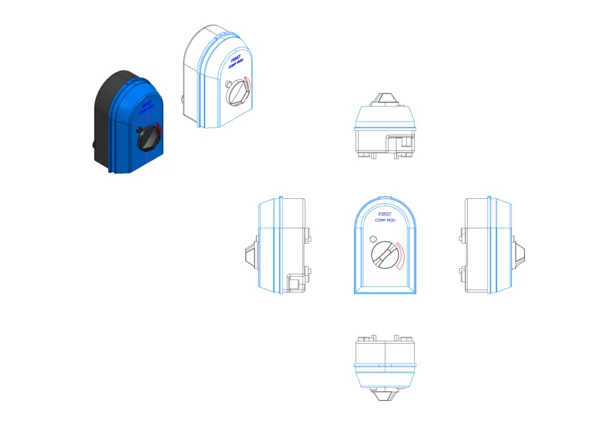

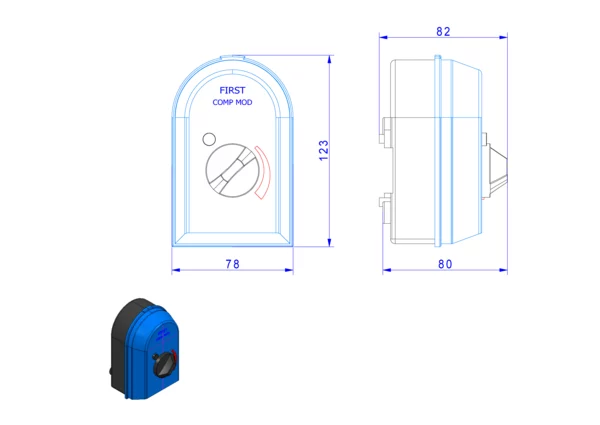

Abmessung (Breite x Höhe x Tiefe): 125 x 78 x 83 mm
Gewicht: 0,431 kg
EAN: 4061323145409
Warennummer: 85011093
Artikelnummer: 7230022
Warengruppe: 72
URL: https://www.strawa.com/produkt/7230022
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawi 125-25
Stellmotor 0-10 V
BxHxT: 125 x 78 x 83 mm
für strawi 125-25 Aufbaugruppen MK
EAN: 4061323145409
Artikelnummer: 7230022
Warengruppe: 72
Warennummer: 85011093
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323145409
Listenpreis333,90 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandSI
Zolltarifnummer85011093
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)125
Höhe (mm)78
Tiefe (mm)83
Gewicht (kg)0,431
Verpackungsabmessungen
Breite (mm)125
Höhe (mm)90
Tiefe (mm)205
Gewicht (kg)0,45
Merkmale
Klassifizierung ETIM 9
Geeignet für Ventile Ja
Geeignet für Belüftungsarmaturen Nein
Netzspannung 24 V AC
Steuersignal 0 - 10 V
Kommunikationsbus -
Kommunikationsprotokoll ohne
Energieverbrauch im Betrieb 3,5 W
Energieverbrauch im Stillstand 1,5 W
Ausführung -
Regelungsart An/Aus Ja
Regelungsart modulierend Nein
Regelungsart Split-Range Nein
Länge des Anschlusskabels 1 m
Übertragung mit Zahnrädern
Anschluss an Ventil markengebunden
Mit Kopfflansch Direct-Mount nach ISO 5211 Nein
Mit Nullspannungsrücklauf -
Spannungsfrei wenn geschlossen -
Art der Sicherheitsfunktion -
Betriebsart der Sicherheitsfunktion -
Automatische Huberkennung Nein
Einstellbare Zustandsmeldung -
Hilfskontakte Nein
Zustandsmeldung -
Hilfskontakte optional Nein
Endkontakte -
Arbeitsbereich einstellbar Nein
Mit mechanischem Standanzeiger Ja
Geeignet für Handbedienung Ja
Laufzeit 105 s
Drehmoment 8 Nm
Potentialfreier Schaltkontakt -
Verstellkraft -
Hublänge -
Selbsteinstellbare Schlaglänge -
Max. Drehwinkel 90 °
Mit Sicherheitsfunktion -
Schutzart (NEMA) -
Schutzart (IP) IP44
Max. elektrische Leistungsaufnahme 3,5 VA
Zulässige relative Feuchtigkeit 0 - 80 %
Umgebungstemperatur 0 - 55 °C
Höhe 83 mm
Breite 125 mm
Tiefe 83 mm
Explosionsgeschützt Nein
Werkstoff des Gehäuses Stahl/Kunststoff
