strawa strawiola 160 VA
Kesselverteiler 2 Hkr.
strawa strawiola 160 VA Kesselverteiler 2 Hkr. BxHxT: 685 x 169 x 175 mm bis 7,95 ³/h
Artikelnummer: 73-000002
Listenpreis: 571,80 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

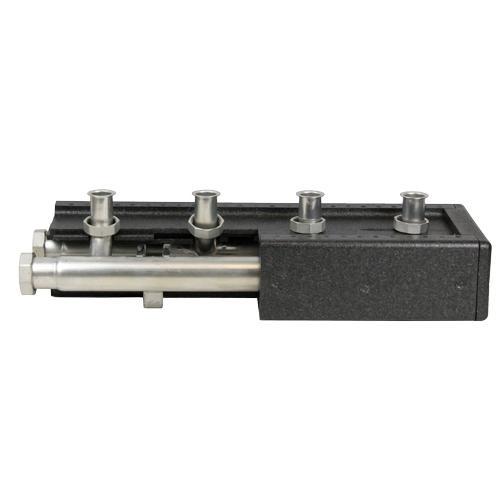

strawa strawiola 160 VA Kesselverteiler 2 Hkr.
1. Beschreibung:thermisch getrennter Kesselverteiler für die zentrale Verteilung der Volumenströme in Heiz- bzw. Kühlsystemen, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend,
- 2'' Kappe am Verteilerende
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
- werkseitig druckgeprüft
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 2'' Überwurfmutter flachdichtend
4.2 Sekundärseite:
- 1 1/2'' Überwurfmutter flachdichtend
- passend für strawiola 160 Aufbaugruppen
Der strawiola 160 VA Kesselverteiler dient zur Verteilung von Wärme bzw. Kälte in Gebäuden.
Dabei reicht sein Leistungsspektrum vom Einfamilienhaus bis zu einem kleinen Mehrfamilienhaus oder Bürogebäude bis 60 kW bzw. der Volumenstrom bis 7,95 m³/h,

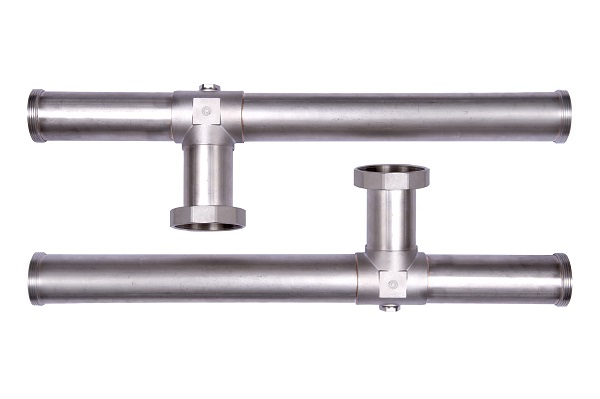

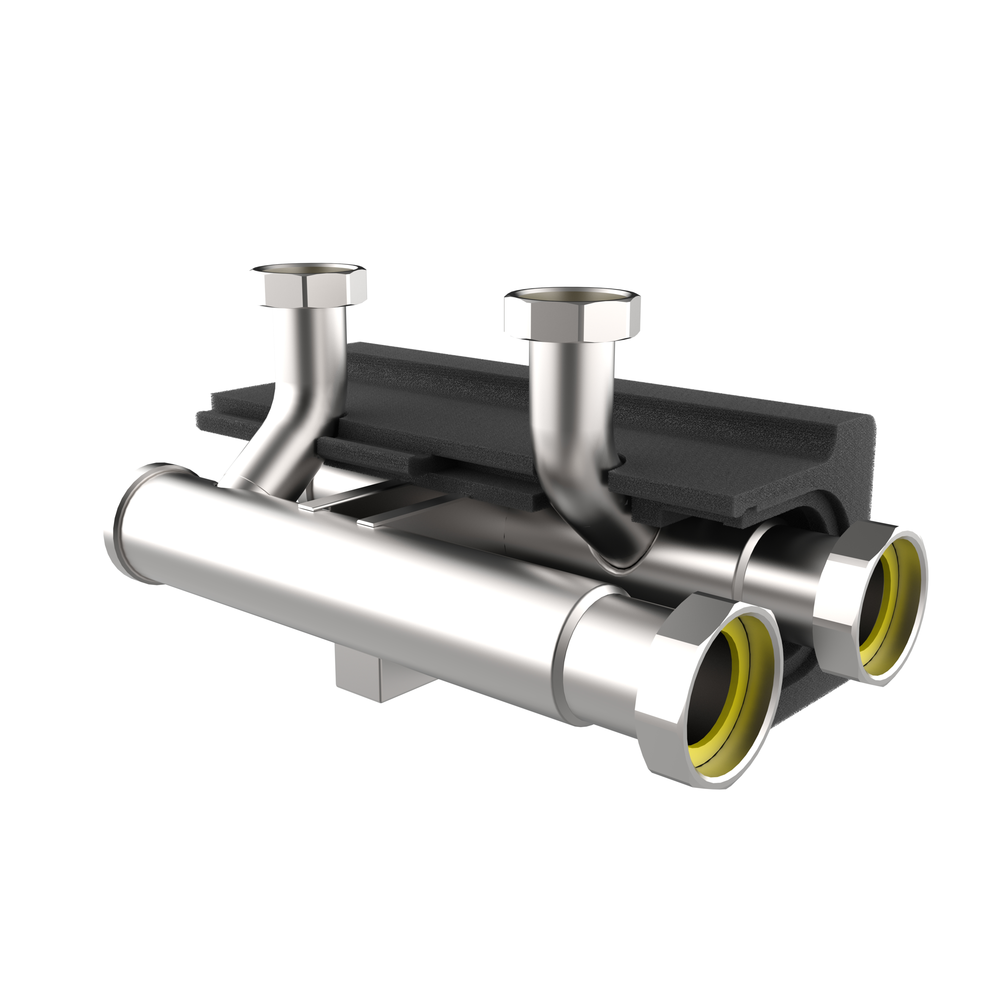

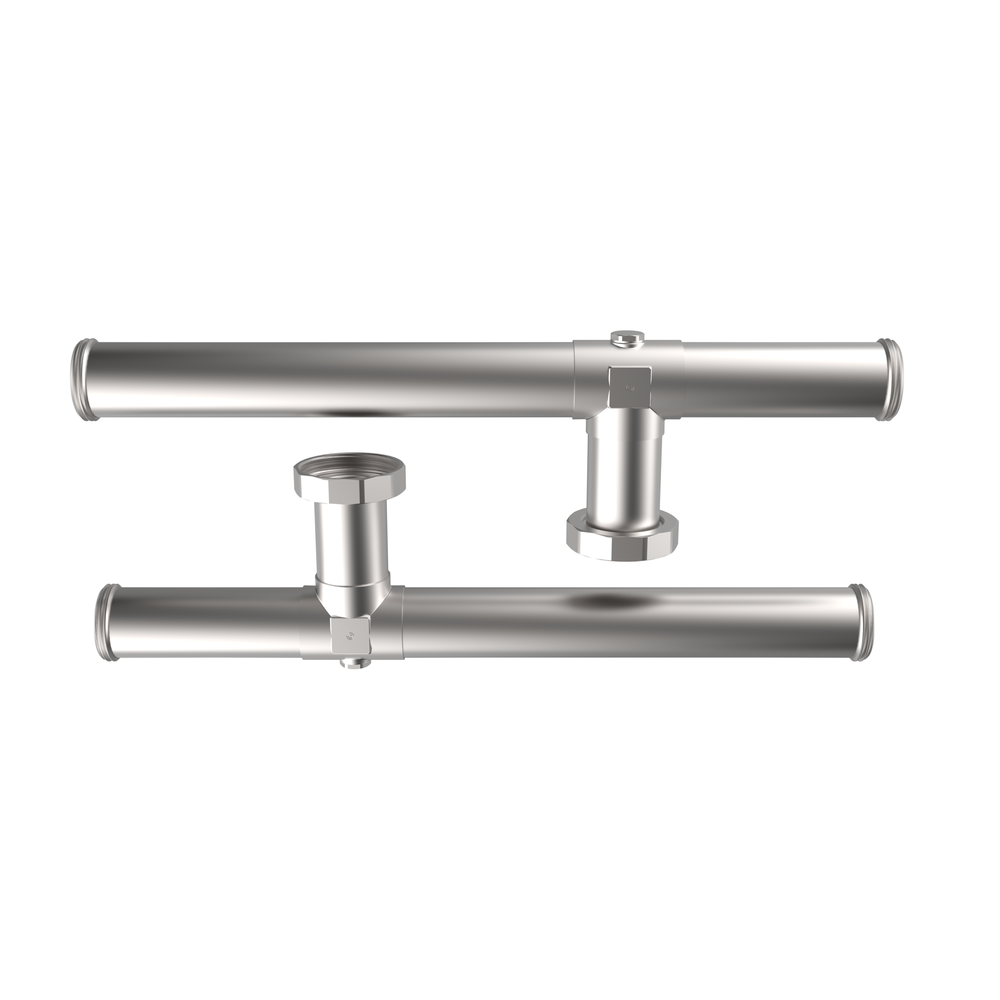

Bei Verwendung des Verteilerverbindungsstückes mit zwei Kesselverteilern bis max. 15,9 m³/h.

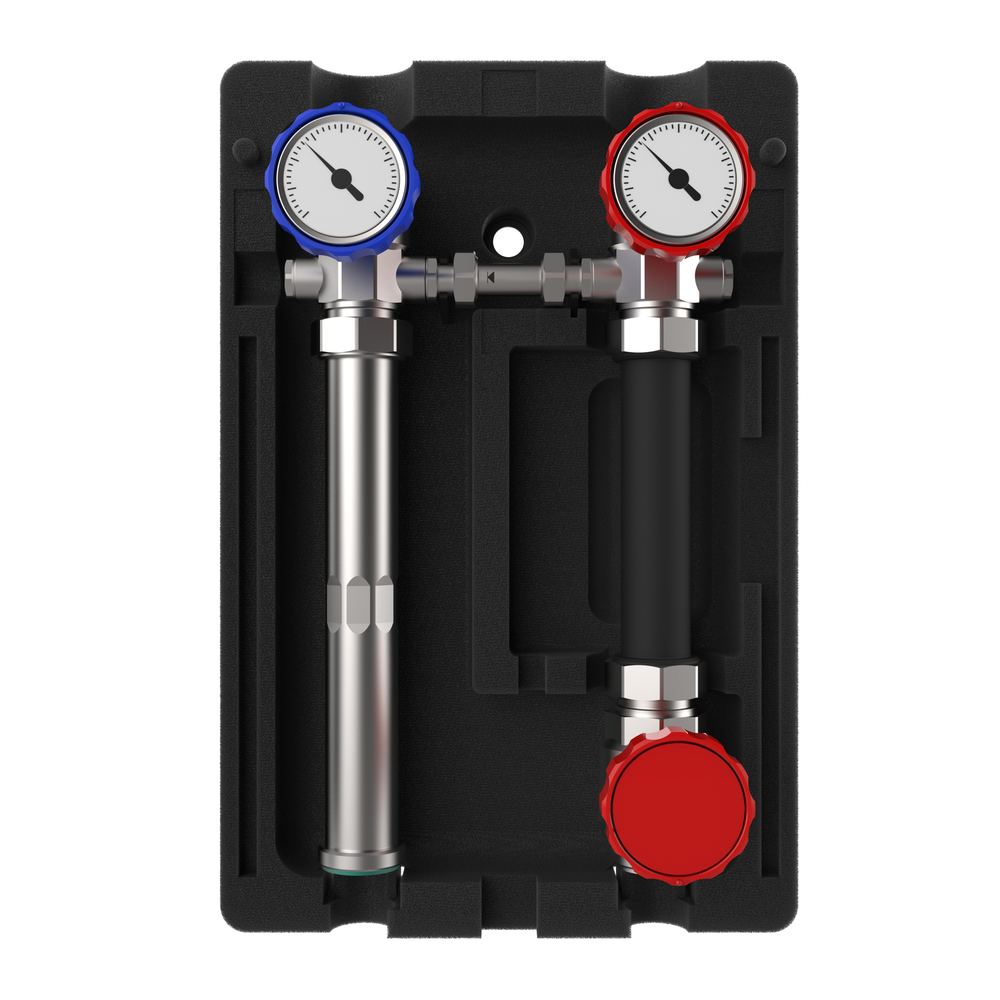

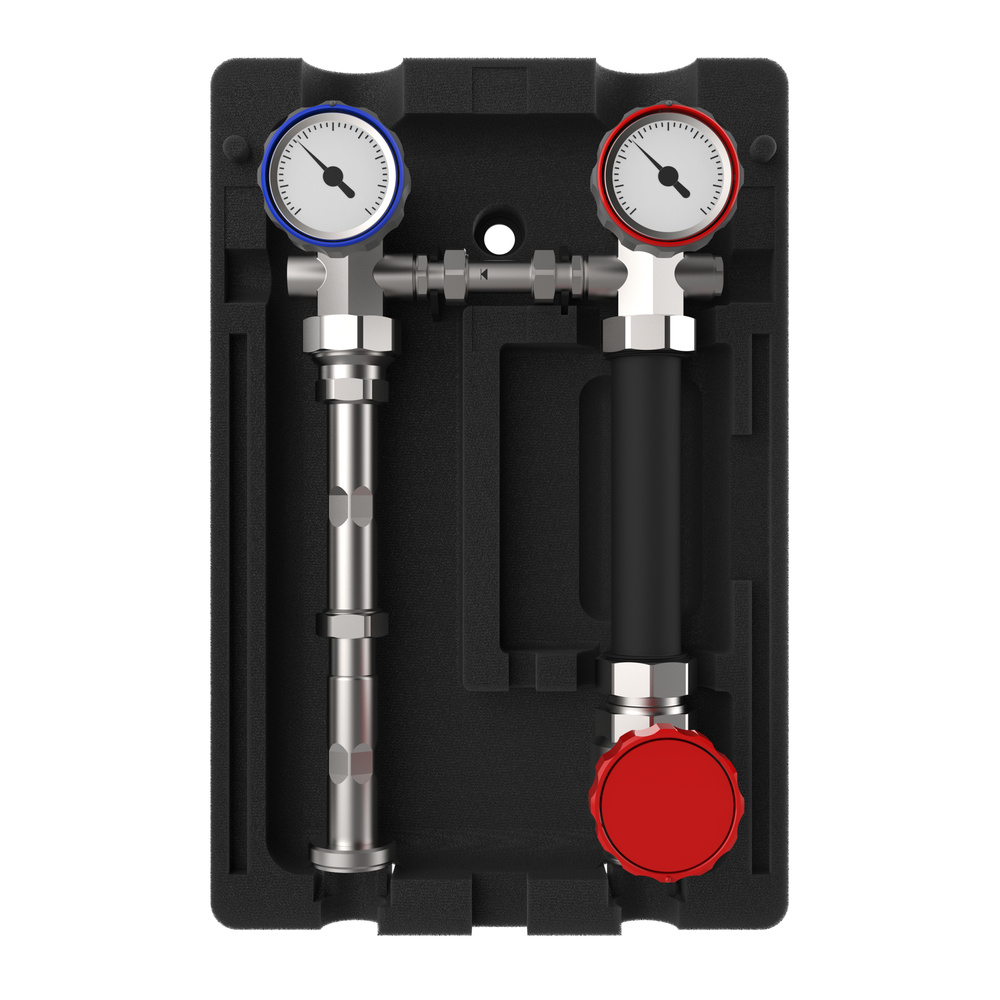

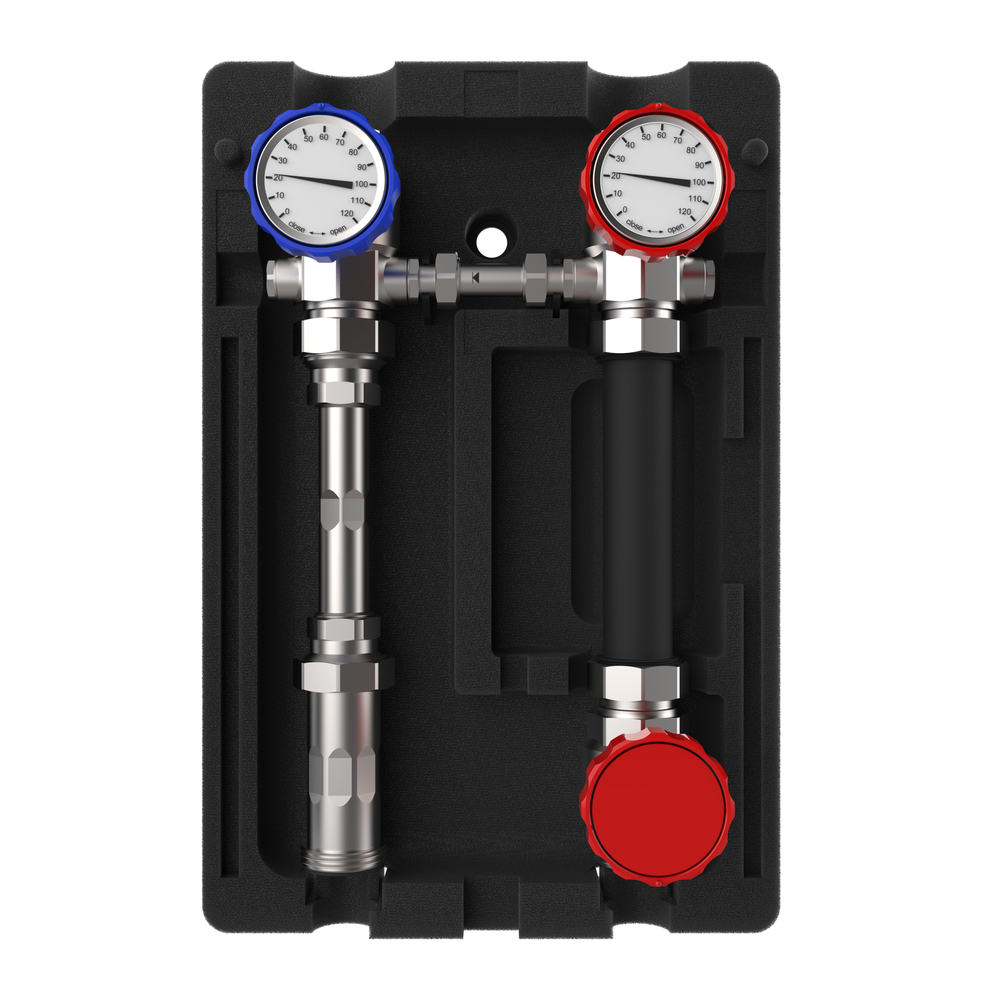

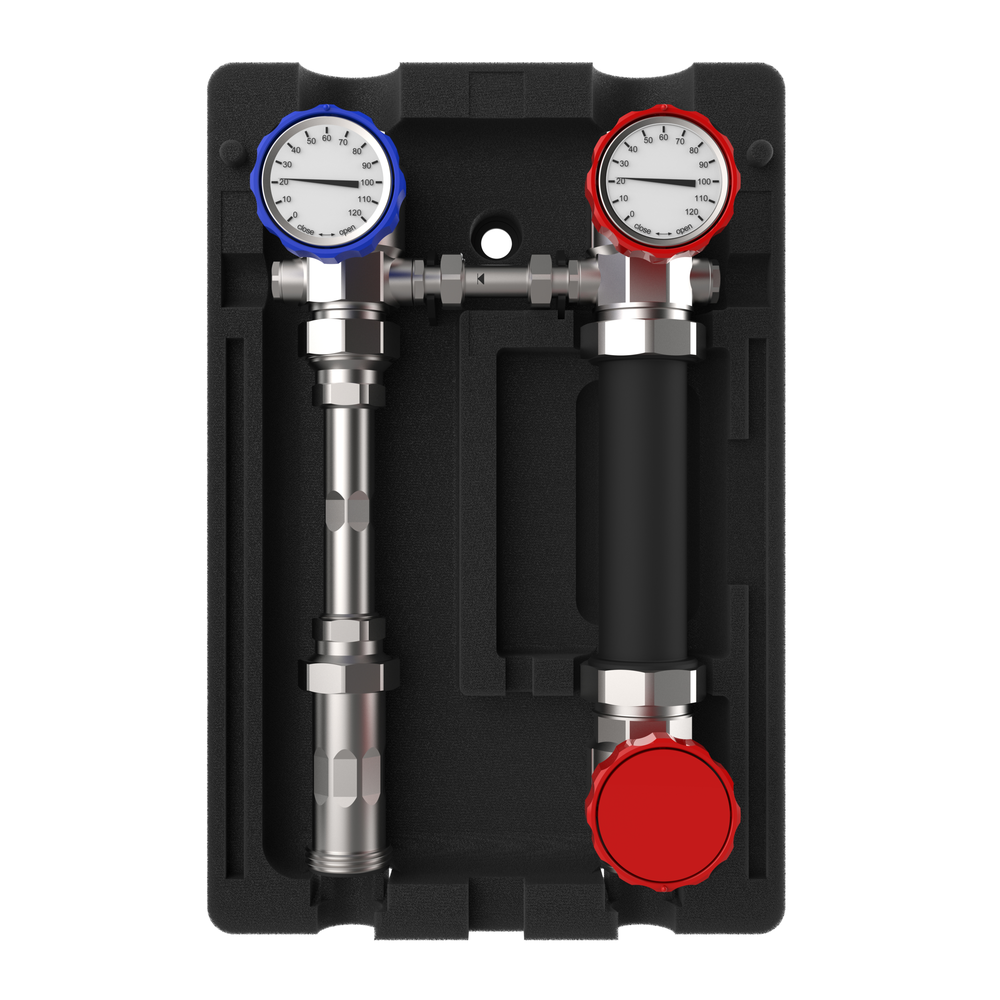

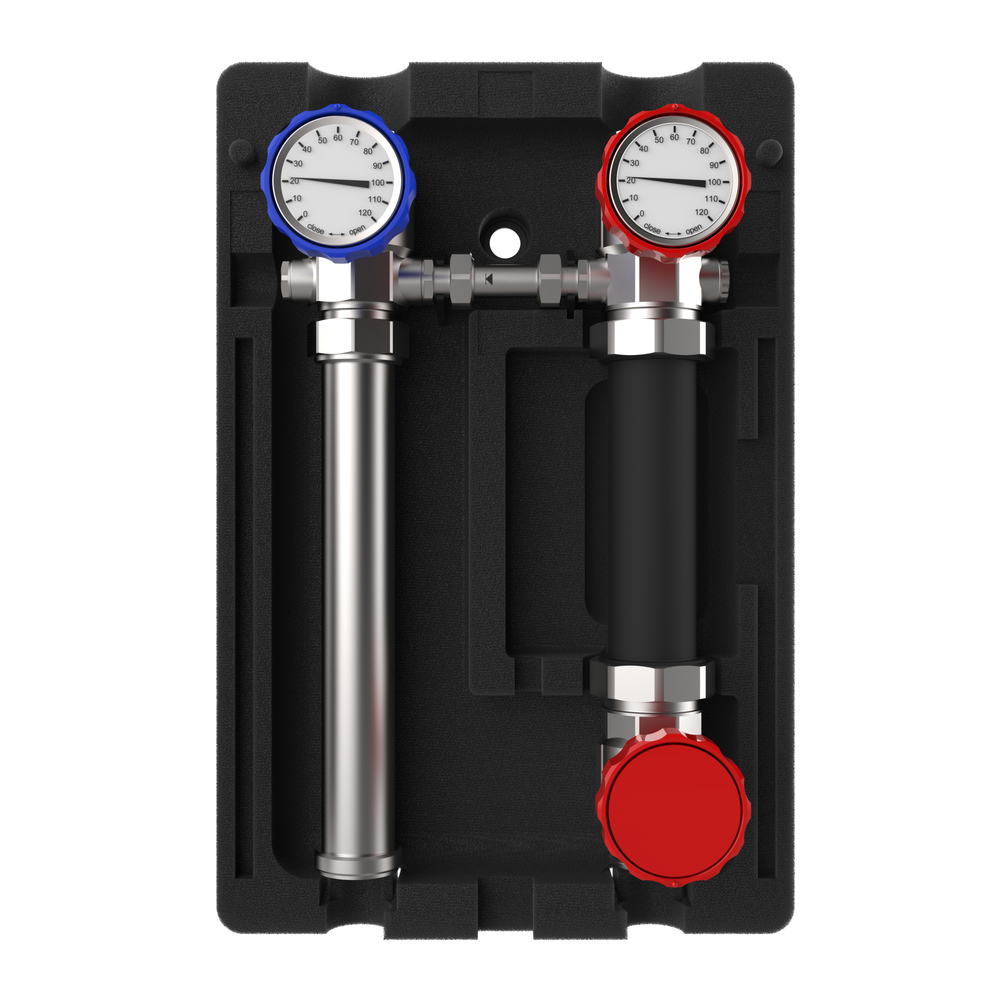

Die Kesselverteiler können mit strawiola 160 VA Aufbaugruppen und Zubehör modular erweitert werden.

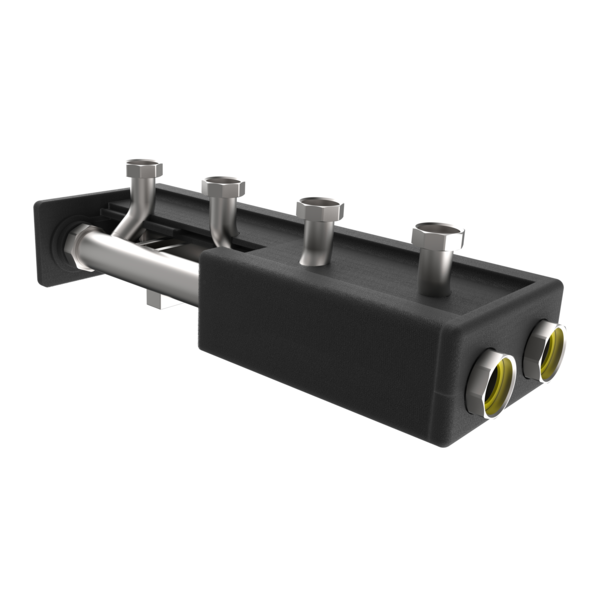

Der Verteiler besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 50.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 2“ Kappe, hier können zwei Kesselverteiler auch miteinander gekoppelt werden.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1 1/2“ Überwurfmutter.

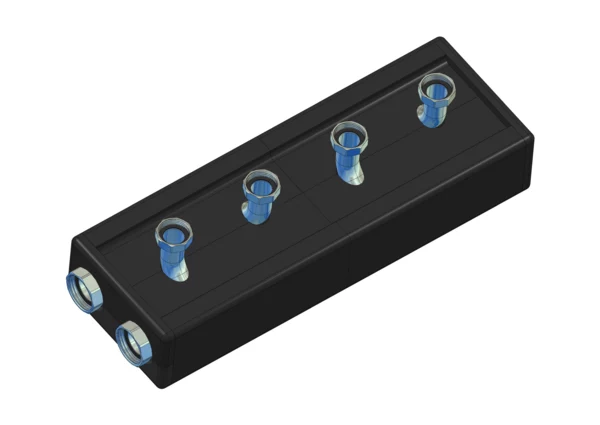

Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und strawiola 160 VA Aufbaugruppen und Zubehör.
strawa strawiola 160 VA Kesselverteiler 2 Hkr.
1. Beschreibung:
thermisch getrennter Kesselverteiler für die zentrale Verteilung der Volumenströme in Heiz- bzw. Kühlsystemen, seitliche Primäranschlüsse und nach oben geführte Sekundäranschlüsse, mit Dämmung
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend,
- 2'' Kappe am Verteilerende
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
- werkseitig druckgeprüft
4. Anschlüsse:
4.1 Primärseite:
- seitlich links oder rechts
- 2'' Überwurfmutter flachdichtend
4.2 Sekundärseite:
- 1 1/2'' Überwurfmutter flachdichtend
- passend für strawiola 160 Aufbaugruppen

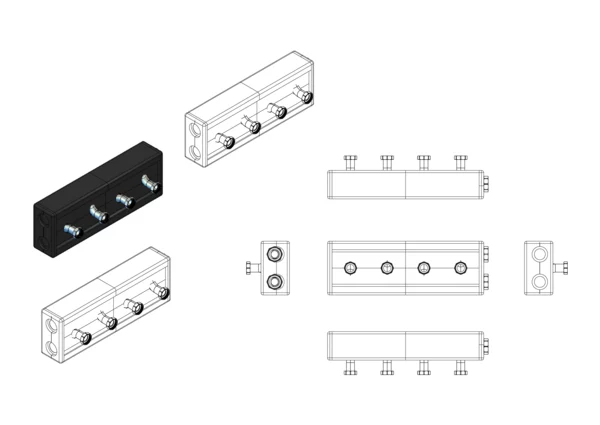

Abmessung (Breite x Höhe x Tiefe): 685 x 169 x 175 mm
Gewicht: 5,241 kg
EAN: 4061323056040
Warennummer: 84039090
Artikelnummer: 73-000002
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-000002
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawiola 160 VA
Kesselverteiler 2 Hkr.
BxHxT: 685 x 169 x 175 mm
bis 7,95 3/h
EAN: 4061323056040
Artikelnummer: 73-000002
Warengruppe: 73
Warennummer: 84039090
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323056040
Listenpreis571,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84039090
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)685
Höhe (mm)169
Tiefe (mm)175
Gewicht (kg)5,345
Verpackungsabmessungen
Breite (mm)260
Höhe (mm)200
Tiefe (mm)710
Gewicht (kg)5,863
Merkmale
Klassifizierung ETIM 9
Geeignet für Leitungswasser Nein
Geeignet für Heizungswasser Ja
Geeignet für Kühlwasser Ja
Geeignet für Pressluft Nein
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Montageart Aufbau
Ausführung Verteiler/Sammler
Werkstoff rostfreier Stahl
Werkstoffgüte Edelstahl 304 (1.4301)
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 2 Zoll (50)
Form Endstück mit geraden Abzweigen
Rohraußendurchmesser Anschluss 1 -
Anschluss 1 sonstige
Nenndurchmesser Anschluss 2 2 Zoll (50)
Rohraußendurchmesser Anschluss 2 -
Anschluss 2 sonstige
Anzahl der Abzweige 2
Anzahl der Verzweigungsrichtungen 1
Nenndurchmesser Abzweigungen 1 1/4 Zoll (32)
Rohraußendurchmesser Abzweigungen -
Anschluss Abzweigungen sonstige
Abstand zwischen den Abzweigungen 160 mm
Unterschiedliche Abstände zwischen Abzweigungen Nein
Druckstufe Artikel PN 6
Max. Mediumtemperatur (Dauerbetrieb) 100 °C
Zeta-Wert -
Systemgebunden Nein
Mit Füll- und Entleerungshahn Nein
Mit Absperrventil Nein
Mit Entlüftung Nein
Mit Wandbefestigungsbügel Nein
Mit Befestigungsmaterial Nein
Mit Füßen Nein
Mit verstellbaren Bodenstützen Nein
Mit Isolierung Ja
Breite 685 mm
Höhe 169 mm
Tiefe 175 mm
Länge Verteiler -
Arbeitslänge Verteiler -
Länge Anschluss 1 -
Arbeitslänge Anschluss 1 -
Länge Anschluss 2 -
Arbeitslänge Anschluss 2 -
Länge Seitenarm -
Arbeitslänge Abzweig 1 -
Venturidüse ohne
KOMO-Prüfsiegel -
Typenzulassung nach BBR/EKS Nein
