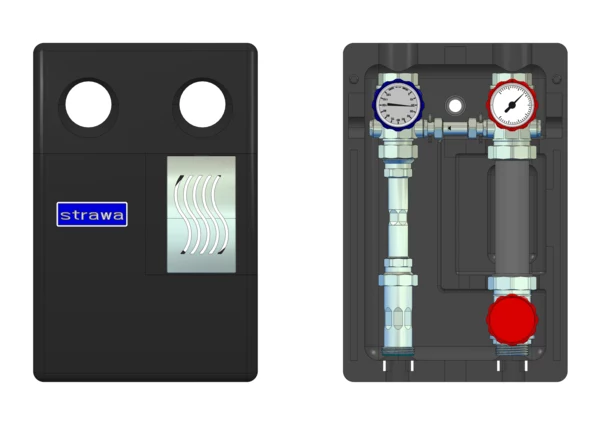

strawa strawiola 160 VA Aufbaugruppe
HK40-2-WMZ
strawa strawiola 160 VA Aufbaugruppe HK40-2-WMZ BxHxT: 320 x 470 x 215 mm f. ungeregel. Hkr. ohne Pumpe, Pumpendistanzstück 2" Länge 180 mm, mit Wärmezählerverrohrung, Sekundäranschluss 1 1/2"IG
Artikelnummer: 73-007107
Listenpreis: 412,50 €
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawiola 160 VA Aufbaugruppe HK40-2-WMZ
1. Beschreibung:Aufbaugruppe für einen ungeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 100 kW bei delta T = 20 K, Druckverlust 38 mbar

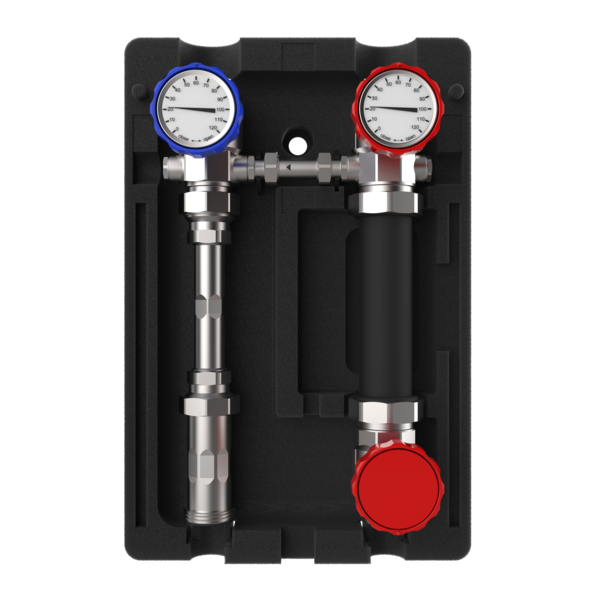

3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN32
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft

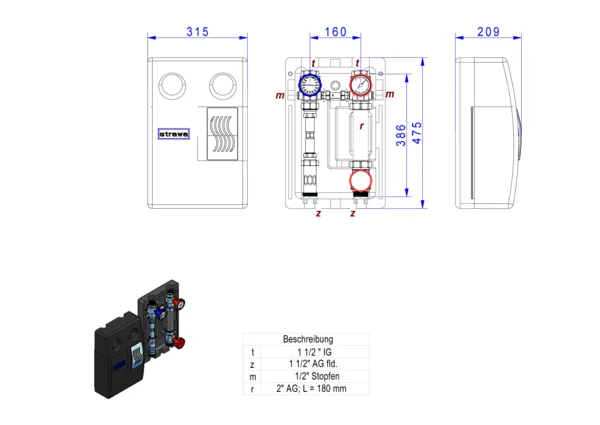

4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1 1/2'' IG
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem ungeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 60 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut, ein Pumpenkugelhahn im Vorlauf erleichtert einen späteren Pumpenwechsel.
Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut. Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40.
Das Wärmezählerpassstück 1" Baulänge 130 mm und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.
strawa strawiola 160 VA Aufbaugruppe HK40-2-WMZ
1. Beschreibung:
Aufbaugruppe für einen ungeregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 100 kW bei delta T = 20 K, Druckverlust 38 mbar
3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- zusätzliche Kugelhahn im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN32
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1 1/2'' IG

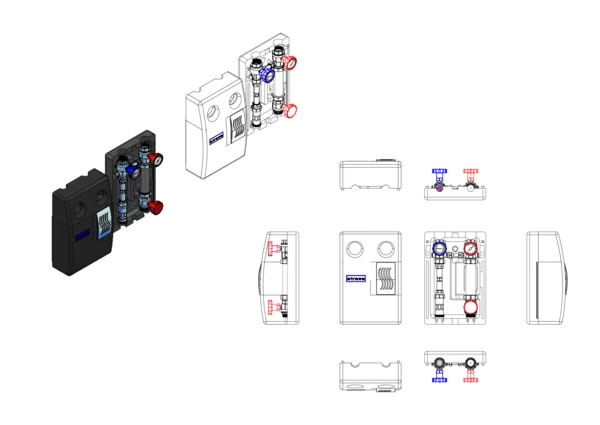

Abmessung (Breite x Höhe x Tiefe): 320 x 470 x 215 mm
Gewicht: 5,486 kg
EAN: 4061323056354
Warennummer: 84818059
Artikelnummer: 73-007107
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-007107
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawiola 160 VA Aufbaugruppe
HK40-2-WMZ
BxHxT: 320 x 470 x 215 mm
für ungeregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 2" Länge 180 mm, mit
Wärmezählerverrohrung, Sekundäranschluss
1 1/2"IG
EAN: 4061323056354
Artikelnummer: 73-007107
Warengruppe: 73
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323056354
Listenpreis412,50 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)320
Höhe (mm)470
Tiefe (mm)215
Gewicht (kg)5,468
Verpackungsabmessungen
Breite (mm)330
Höhe (mm)240
Tiefe (mm)510
Gewicht (kg)5,997
Merkmale
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 1/2 Zoll (40)
Rohraußendurchmesser primär -
Sekundärer Anschluss Innengewinde (metrisch)
Nenndurchmesser sekundär 1 1/2 Zoll (40)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 2 Zoll (50)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung -
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 60 kW
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung ungemischter Heizkreis
Mit Passstück für Wärmezähler Ja
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe 180 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Nein
Mit Dreiwegeventil Nein
Mit Pumpenkugelhahn Ja
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 320 mm
Höhe 470 mm
Tiefe 215 mm
