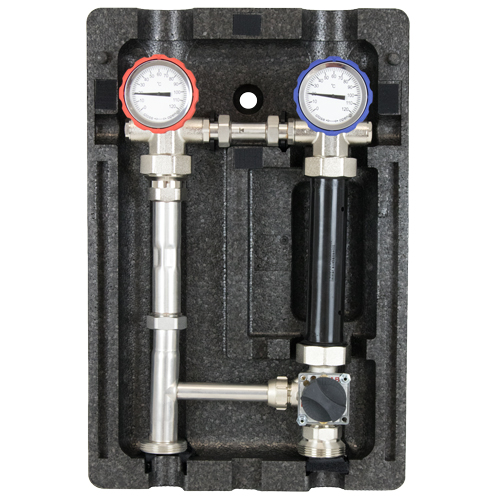

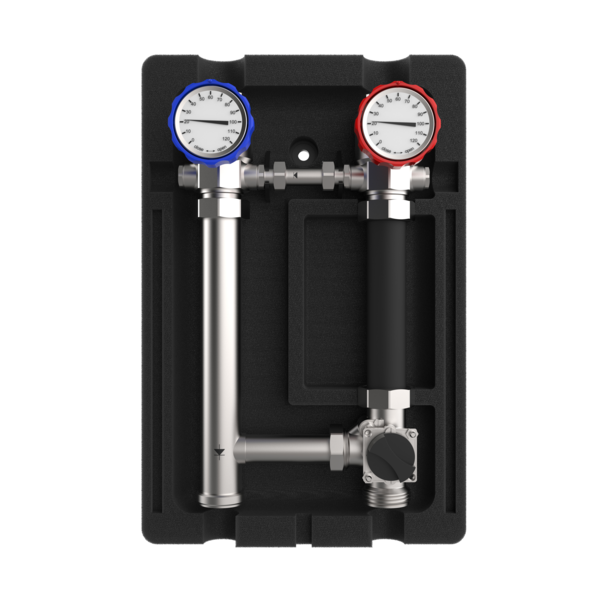

strawa strawiola 160 VA Aufbaugruppe
MK40 ohne Stellmotor
strawa strawiola 160 VA Aufbaugruppe MK40 ohne Stellmotor BxHxT: 320 x 470 x 215 mm f. geregel. Hkr. ohne Pumpe, Pumpendistanzstück 1 1/2" Länge 180 mm, Sekundäranschluss 1 1/2"IG
Artikelnummer: 73-017006
Listenpreis: 431,80 €
strawa strawiola 160 VA Aufbaugruppe MK40 ohne Stellmotor
für geregelte Heizkreise
/produktgruppe/fuer-geregelte-heizkreise-1533
73-017006
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext
strawa strawiola 160 VA Aufbaugruppe MK40 ohne Stellmotor
1. Beschreibung:Aufbaugruppe für einen geregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf

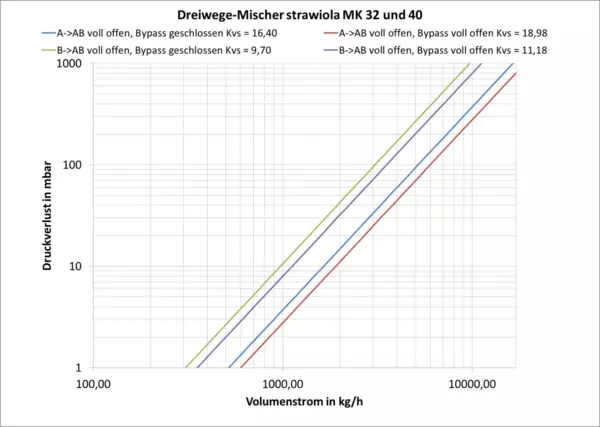

- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1' 1/2" IG
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 30 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut. Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 1 1/2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Ein Mischermotor ist nicht im Lieferumfang der Aufbaugruppe.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und Zubehör.
Ein Mischermotor muss bauseits nachgerüstet werden.
Der Einbau einer Pumpe (2x 1 1/2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
strawa strawiola 160 VA Aufbaugruppe MK40 ohne Stellmotor
1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1' 1/2" IG

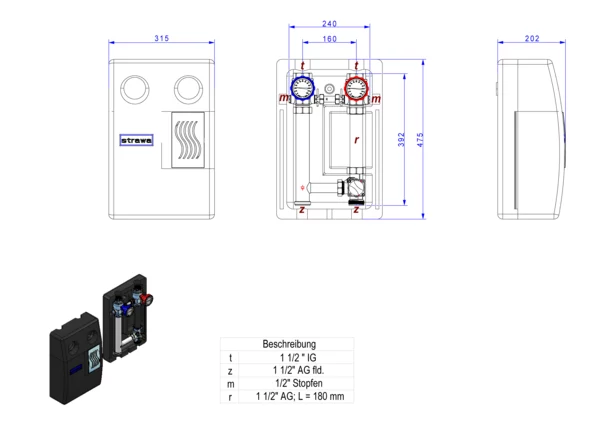

Abmessung (Breite x Höhe x Tiefe): 320 x 470 x 215 mm
Gewicht: 5,185 kg
EAN: 4061323056422
Warennummer: 84818059
Artikelnummer: 73-017006
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-017006
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawiola 160 VA Aufbaugruppe
MK40 ohne Stellmotor
BxHxT: 320 x 470 x 215 mm
für geregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 1 1/2" Länge 180 mm,
Sekundäranschluss 1 1/2"IG
EAN: 4061323056422
Artikelnummer: 73-017006
Warengruppe: 73
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323056422
Listenpreis431,80 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)320
Höhe (mm)470
Tiefe (mm)215
Gewicht (kg)5,158
Verpackungsabmessungen
Breite (mm)330
Höhe (mm)240
Tiefe (mm)510
Gewicht (kg)5,687
Merkmale
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 1/2 Zoll (40)
Rohraußendurchmesser primär -
Sekundärer Anschluss Innengewinde (metrisch)
Nenndurchmesser sekundär 1 1/2 Zoll (40)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 1 1/2 Zoll (40)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur -
Ausführung der Temperaturregelung elektrisch
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 30 kW
Geeignet für Kühlen Ja
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung gemischter Heizkreis
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe 180 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Nein
Geeignet für Servomotoren Ja
Mit Dreiwegeventil Ja
Mit Pumpenkugelhahn Nein
Mit Anschluss Temperaturfühler Nein
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 320 mm
Höhe 470 mm
Tiefe 215 mm
