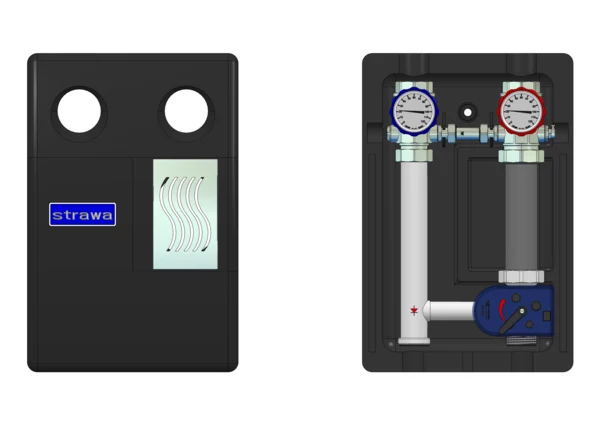

strawa strawiola 160 VA Aufbaugruppe
FW40-2
strawa strawiola 160 VA Aufbaugruppe FW40-2 BxHxT: 320 x 470 x 215 mm festwertgeregel. Hkr. ohne Pumpe, Pumpendistanzstück 2" Länge 180 mm, Sekundäranschluss 1 1/2"IG
Artikelnummer: 73-027042
Listenpreis: 719,00 €
strawa strawiola 160 VA Aufbaugruppe FW40-2
für festwertgeregelte Heizkreise 20-50°C
/produktgruppe/fuer-festwertgeregelte-heizkreise-20-50c-1531
73-027042
Beschreibung
Technische Daten
Downloads
Zubehör
Beschreibung
Vermarktungstext
Verwendungshinweis
Ausschreibungstext
Langtext

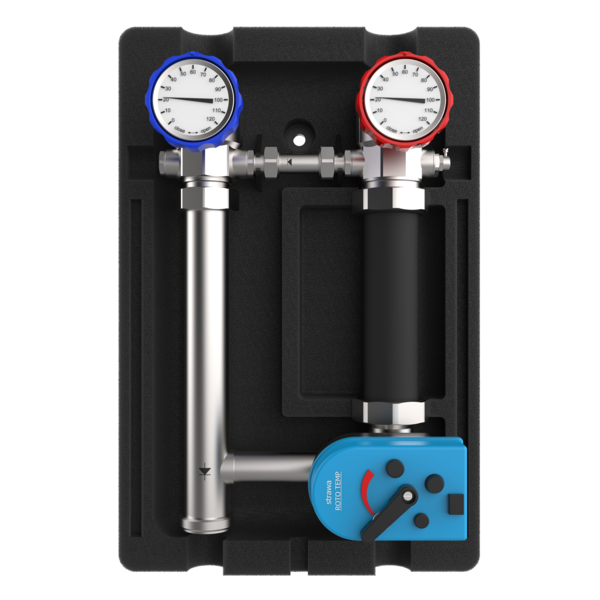

strawa strawiola 160 VA Aufbaugruppe FW40-2
1. Beschreibung:Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1 1/2'' IG
Die Aufbaugruppe dient der Verteilung von Wärme in einem festwertgeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 30 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut.
Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Ein mitgelieferter Temperaturbegrenzer, eingestellt auf 60°C, verhindert Übertemperaturen im Heizkreis.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
strawa strawiola 160 VA Aufbaugruppe FW40-2
1. Beschreibung:
Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1 1/2'' IG

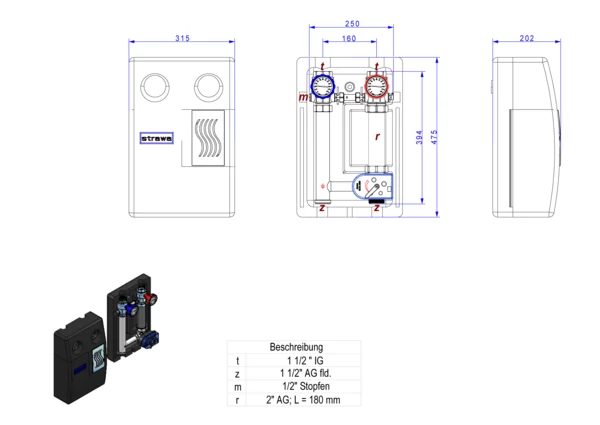

Abmessung (Breite x Höhe x Tiefe): 320 x 470 x 215 mm
Gewicht: 6,337 kg
EAN: 4061323056521
Warennummer: 84818059
Artikelnummer: 73-027042
Warengruppe: 73
URL: https://www.strawa.com/produkt/73-027042
Fabrikat: strawa Wärmetechnik GmbH
Telefon: +49 (0) 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten.
oder gleichwertig
Gewähltes Fabrikat und Typ: ...........................................
….....................................................................................
(vom Bieter auszufüllen)
zur Lieferung und betriebsfertigen Montage
________________________________________
Kostengruppe DIN 276 (2018-12) 422 Wärmeverteilnetze
Leistungsbereich STLB-Bau (2021-04) 041 Wärmeversorgungsanlagen - Leitungen, Armaturen, Heizflächen
Ausschreibungstexte
Ausschreibungstexte können Sie auch im strawa-Produktverzeichnis auf ausschreiben.de herunterladen.
strawa strawiola 160 VA Aufbaugruppe
FW40-2
BxHxT: 320 x 470 x 215 mm
festwertgeregelten Heizkreis ohne Pumpe,
Pumpendistanzstück 2" Länge 180 mm,
Sekundäranschluss 1 1/2"IG
EAN: 4061323056521
Artikelnummer: 73-027042
Warengruppe: 73
Warennummer: 84818059
Hersteller: strawa Wärmetechnik GmbH
Telefon: +49 36256 8661-0
EMail: info@strawa.com
Technische Änderungen vorbehalten
Produkteigenschaften
Stammdaten
EinheitPCE
GTIN4061323056521
Listenpreis719,00 €
Mindesbestellmenge1
ArtikeltypSTD
Steuerrate19 %
HerkunftslandCN
Zolltarifnummer84818059
Standardversand (Tage)3
Elektrische BestandteileJa
Batteriegewicht (kg)0
Artikelabmessungen
Breite (mm)320
Höhe (mm)470
Tiefe (mm)215
Gewicht (kg)6,329
Verpackungsabmessungen
Breite (mm)330
Höhe (mm)240
Tiefe (mm)510
Gewicht (kg)6,858
Merkmale
Klassifizierung ETIM 9
Material Mantel Kunststoff
Werkstoff Armaturen Messing
Werkstoff Verrohrung rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenndurchmesser primär 1 1/2 Zoll (40)
Rohraußendurchmesser primär -
Sekundärer Anschluss Innengewinde (metrisch)
Nenndurchmesser sekundär 1 1/2 Zoll (40)
Rohraußendurchmesser sekundär -
Pumpenanschluss sonstige
Nenndurchmesser Pumpenanschluss 2 Zoll (50)
Kvs-Wert -
Max. Arbeitsdruck 6 bar
Mediumtemperatur 0 - 100 °C
Einstellbereich Temperatur 20 - 50 °C
Ausführung der Temperaturregelung thermostatisch
Anzeigebereich Thermometer 0 - 120 °C
Leistung 0 - 30 kW
Geeignet für Kühlen Nein
Geeignet für Heizung Ja
Geeignet für Glykol Ja
Geeignet für Ethanol Nein
Ausführung Festwertregelung
Mit Passstück für Wärmezähler Nein
Mit Wärmezähler Nein
Eingebaute Zirkulationspumpe Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) Nein
Einbaulänge der Pumpe 180 mm
Mit Manometer Nein
Mit Regelventil Nein
Mit Absperrventil Ja
Mit Rückschlagklappe Ja
Öffnungsdruck Sperrventil -
Mit Sicherheitsventil Nein
Öffnungsdruck Sicherheitsventil -
Mit Thermometer Ja
Auslaufhahn Nein
Mit Servomotor Ja
Geeignet für Servomotoren Ja
Mit Dreiwegeventil Ja
Mit Pumpenkugelhahn Nein
Mit Anschluss Temperaturfühler Ja
Mit Anschluss Ausdehnungsgefäß Nein
Mit automatischer Entlüftung Nein
Wandaufstellung Ja
Mit Wandbefestigungsbügel Ja
Mit Füßen Nein
Mit Differenzdruckregler Nein
Strömungsrichtung -
Mit Wärmedämmung Ja
Heizkreisregler erweiterbar -
Verteilerbalken erweiterbar Nein
Wärmeübertrager erweiterbar Nein
Breite 320 mm
Höhe 470 mm
Tiefe 215 mm
